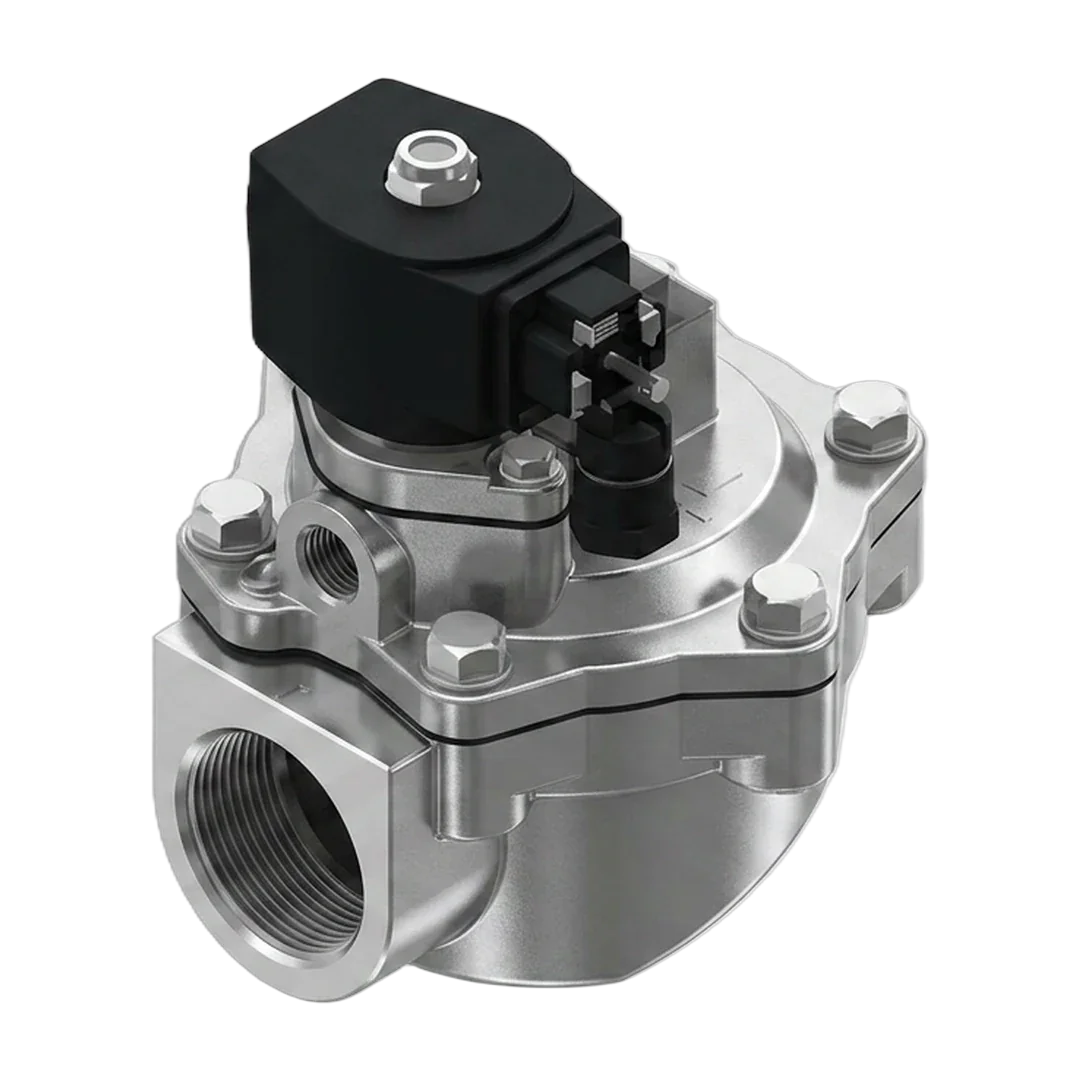

Válvulas para Filtro de Manga – Série 70 (72 / 75 / 78)
As válvulas Parker Série 70 são válvulas de 2 vias (2/2) normalmente fechadas, de diafragma, desenvolvidas para a descarga rápida de ar comprimido no sistema de limpeza por jato pulsante (pulse-jet) de filtros de manga e coletores de pó em equipamentos antipoluição. Substituem os modelos antigos 72, 75 e 78.
Estão disponíveis em versão servo-operada (piloto) e de ação direta, com corpo em alumínio e membrana em borracha nitrílica reforçada, garantindo abertura e fechamento extremamente rápidos e alta durabilidade sob ciclagem contínua.
Cobrem conexões de 3/4" a 3" (fêmea NPT ou BSP), com Cv de 12,5 a 139,7 e pressão de trabalho de 0,05 a 8,6 bar (7 a 125 psi; 110 psi nos modelos de 2-1/2" e 3"). As bobinas estão disponíveis em 24 Vcc, 110 Vca e 220 Vca (50/60 Hz), de 12 W ou 20 W, com grau de proteção IP65 e versão EX com conexão IP66 e certificação Ex mb IIC/IIIC.
Kits de reparo disponíveis por tamanho; bobina e plugue elétrico fornecidos separadamente.
Principais pontos de destaque:
- Válvula 2/2 NF de diafragma para jato pulsante
- Versões servo-operada e de ação direta
- Corpo em alumínio, membrana nitrílica reforçada
- Conexões de 3/4" a 3"; Cv de 12,5 a 139,7
- Pressão de 0,05 a 8,6 bar (7 a 125 psi)
- Bobinas 24 Vcc / 110-220 Vca, IP65 e versão EX IP66
Dados do catálogo técnico Parker
Detalhes técnicos
As válvulas para filtro de manga Parker Série 70 são válvulas de 2 vias (2/2) normalmente fechadas, de diafragma, projetadas para a descarga rápida de ar comprimido no jato pulsante (pulse-jet) que limpa as mangas de filtros e coletores de pó em sistemas antipoluição. Substituem os modelos antigos 72, 75 e 78.
Função
2/2 NF
Servo-operada e ação direta; corpo em alumínio
Conexões
3/4" a 3"
Fêmea NPT / BSP; membrana em nitrílica reforçada
Pressão de trabalho
0,05 a 8,6 bar
7 a 125 psi (110 psi nos modelos 2-1/2" e 3")
Bobinas
24 Vcc / 110 e 220 Vca
50/60 Hz; 12 W ou 20 W; IP65 (IP66 EX)
| Código | Conexão | Orifício | Kv | Cv | Pressão máx. |
|---|---|---|---|---|---|
| S70F12NXXX | 3/4" | 32 | 14,50 | 12,54 | 125 psi |
| S70F16NXXX | 1" | 32 | 14,50 | 12,54 | 125 psi |
| S70F24NXXX | 1-1/2" | 50 | 43,86 | 37,94 | 125 psi |
| S70F32NXXX | 2" | 56 | 85,00 | 73,53 | 125 psi |
| S70F40NXXX | 2-1/2" | 62 | 96,94 | 83,85 | 110 psi |
| S70F48NXXX | 3" | 76 | 120,87 | 139,72 | 110 psi |
Comparativo técnico
Dados do catálogo Parker "Válvulas e Acessórios para Filtro de Manga Série 70" (4029 BR).
Modelo EX com cabo triplo individual de 150 mm e conexão 1/2" NPT IP66, certificação Ex mb IIC T4 Gb / Ex mb IIIC T131 °C Db. Kits de reparo por tamanho; bobina e plugue elétrico fornecidos separadamente.
