Válvula Operada por Diafragma para Vapor e Líquidos

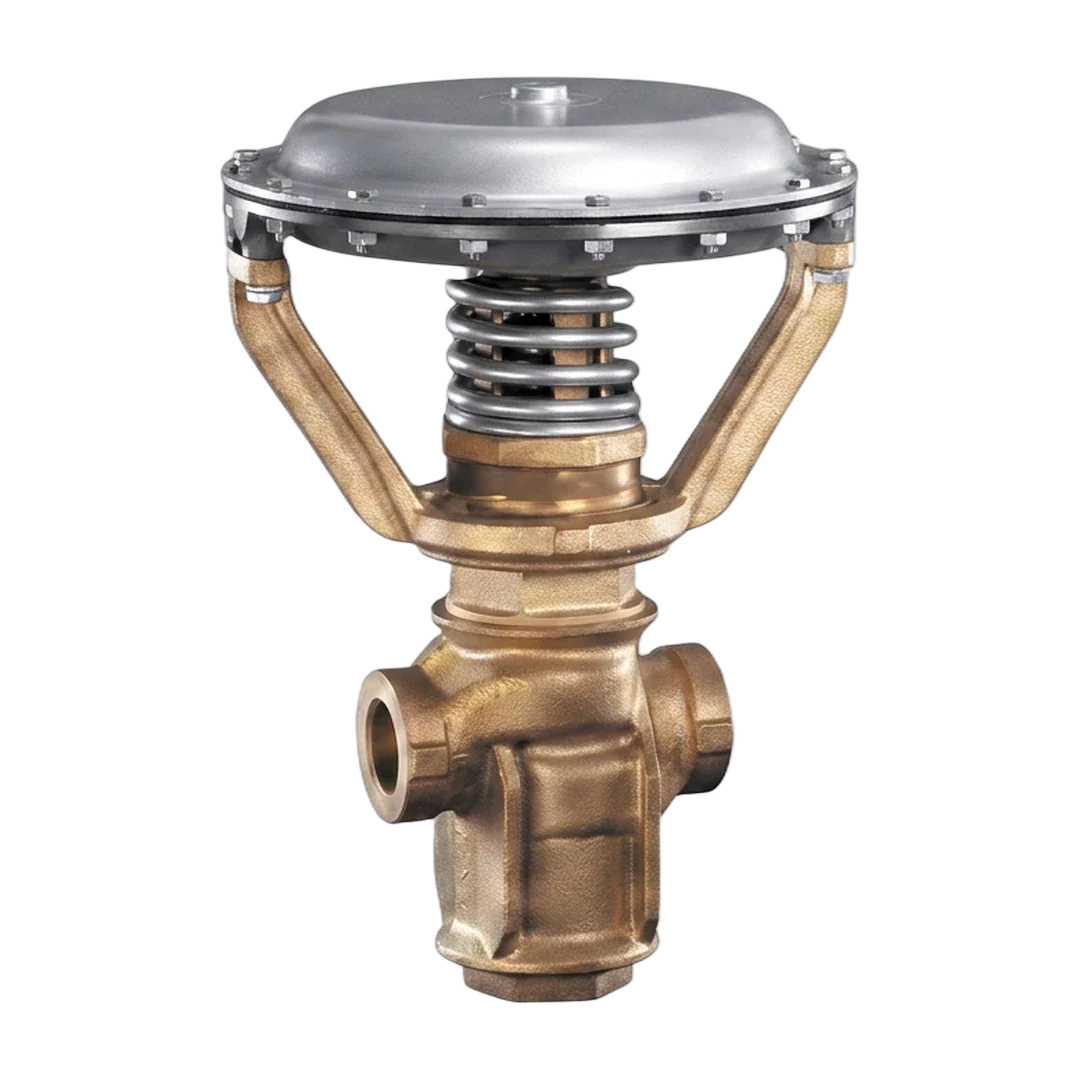

Válvula de Controle Sinclair Collins Série SCV
A linha SCV Parker Sinclair Collins (catálogo SCV-100) reúne válvulas operadas por diafragma para direcionar, desviar ou misturar vapor, líquidos quentes e frios, ar e gases inertes em processos de manufatura — controle de vapor em prensas de vulcanização, água quente e vácuo em fabricação de espumas, cera quente em velas, resfriamento de compressores e muito mais.
Estão disponíveis com sede macia (soft seat, 400/500 psi) e sede dura (hard seat, Classe IV, 500 psi), além de versões de 200 psi de baixo custo. As séries C244, C264, C274, C284, C294 e C304 (montagem em manifold) cobrem tamanhos de 1/4" a 3".
O atuador de diafragma opera à pressão máxima em qualquer via com apenas 30 a 40 psi de ar de comando, e o conjunto de diafragma pode ser substituído com a válvula pressurizada (porém desenergizada). Nas válvulas de 3 vias, as sedes superior e inferior são idênticas e intercambiáveis.
Corpo em bronze Navy-M ou inox 316, com temperatura de -40 a +450 °F.
Principais pontos de destaque:
- Válvulas de 2 e 3 vias operadas por diafragma
- Direcionais, desviadoras e misturadoras
- Sede macia ou dura (Classe IV); 200, 400 e 500 psi
- Tamanhos de 1/4" a 3"; Cv até 90
- Ar de comando de apenas 30 a 40 psi
- Corpo em bronze Navy-M ou inox 316; -40 a +450 °F
Dados do catálogo técnico Parker
Detalhes técnicos
As válvulas Parker Sinclair Collins da linha SCV (catálogo SCV-100) são válvulas operadas por diafragma para direcionar, desviar ou misturar vapor, líquidos quentes e frios, ar e gases inertes. Estão disponíveis em versão com sede macia (soft seat) e sede dura (hard seat, Classe IV), de 200 a 500 psi.
Função
2 vias NF/NA e 3 vias
Direcionais e misturadoras; montagem em linha ou manifold
Tamanhos
1/4" a 3"
Corpo em bronze Navy-M ou inox 316
Pressão
200, 400 e 500 psi
14 / 28 / 34 bar conforme a série
Temperatura
-40 a +450 °F
Ar de comando 30 a 40 psi
| Série | Pressão | Sede | Vias | Cv (faixa) |
|---|---|---|---|---|
| C244 | 200 psi | Macia | 2 e 3 vias | 5,5 a 63 |
| C264 / C274 | 500 psi | Dura | 2 e 3 vias | até 90 |
| C284 / C294 | 500 psi | Dura | 2 e 3 vias | até 90 |
| C304 | 500 psi | Dura | 2 e 3 vias | Montagem em manifold |
| C374 | 200 psi | Dura c/ orifício | 2 vias | 1,73 a 3,53 |
| L204 | 500 psi | Macia (inox) | 2 e 3 vias | 1,4 a 2,4 |
Comparativo técnico
Dados do catálogo Parker Sinclair Collins SCV-100. Nas válvulas de 3 vias, as sedes superior e inferior são idênticas e intercambiáveis.
O conjunto de diafragma pode ser substituído com a válvula pressurizada, porém desenergizada.
