Válvula Moduladora de Processo para Vapor e Líquidos

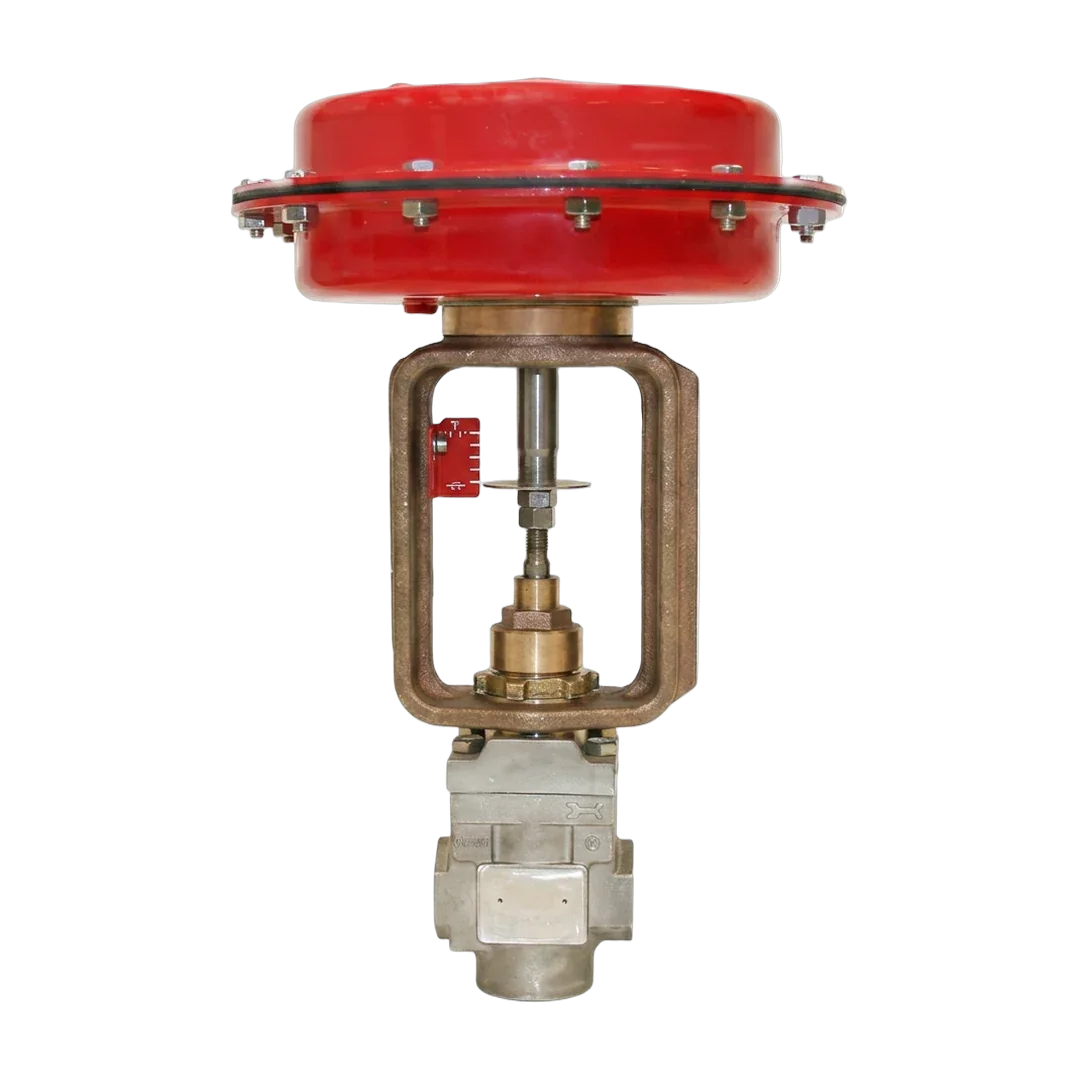

Válvula de Controle Sinclair Collins Série K
As válvulas Parker Sinclair Collins Série K são válvulas de controle de processo (moduladoras) do tipo globo, acionadas por atuador pneumático com diafragma de rolamento, para o controle preciso de temperatura, pressão e vazão de vapor, gases, líquidos quentes e frios e produtos químicos.
O atuador multimola de baixo perfil é reversível em campo entre "ar-para-abrir" e "ar-para-fechar" sem desmontar o corpo da válvula, e trabalha com faixa de controle de 12 psi. As guias duplas de haste garantem alinhamento e empuxo uniforme ao longo de todo o curso de 3/4".
O corpo é fornecido em bronze ASTM B62 (até 250 psi, -40 a 400 °F) ou em inox 316 fundido conforme classe 300# ANSI B16.34 (-40 a 450 °F). A sede dura atende estanqueidade Classe IV e cada válvula é testada 100% com nitrogênio antes do envio.
Acessórios: posicionador pneumático K10-1, transdutor I/P K10-7/K10-9, filtro-regulador K10-4 e trilho NAMUR para montagem de instrumentos.
Principais pontos de destaque:
- Válvula moduladora (globo) para controle de processo
- Atuador reversível ar-para-abrir / ar-para-fechar em campo
- Corpo em bronze (250 psi) ou inox 316 (300# ANSI)
- Temperatura de -40 a +450 °F
- Sede dura com estanqueidade Classe IV
- Cv de 0,5 a 50; curso de 3/4"; trilho NAMUR
Dados do catálogo técnico Parker
Detalhes técnicos
As válvulas de controle de processo Parker Sinclair Collins Série K são válvulas moduladoras (globo) acionadas por atuador pneumático com diafragma de rolamento, para controle preciso de vapor, gases, líquidos e produtos químicos. O atuador é reversível em campo entre ar-para-abrir e ar-para-fechar sem desmontar o corpo.
Tamanhos de corpo
1/2" a 2"
Bronze ASTM B62 ou inox 316 fundido
Pressão máx. do meio
250 psi (bronze)
300# ANSI B16.34 na versão inox
Temperatura
-40 a +400 °F (bronze)
-40 a +450 °F na versão inox
Atuadores
37, 64 e 135
Multimola, baixo perfil; curso 3/4"
| Corpo | Atuador | Cv (assento pleno) | Cv (assento reduzido) | Curso |
|---|---|---|---|---|
| 1/2" | 37 / 64 | 6 | 4 · 2,5 · 1,5 · 1 · 0,5 | 3/4" |
| 3/4" | 37 / 64 | 8 | 4 · 2,5 · 1,5 · 1 · 0,5 | 3/4" |
| 1" | 37 / 64 | 13 | 8 · 6 · 4 · 2,5 | 3/4" |
| 1-1/4" | 37 / 64 / 135 | 20 | 13 · 8 | 3/4" |
| 1-1/2" | 37 / 64 / 135 | 27 | 20 · 13 | 3/4" |
| 2" | 64 / 135 | 50 | 27 · 20 | 3/4" |
Comparativo técnico
Dados do catálogo Parker Sinclair Collins K Series (PCV-1). Sede dura com estanqueidade Classe IV; teste 100% com nitrogênio.
Diafragma de rolamento reforçado com nylon, guias duplas de haste, trilho NAMUR para posicionador, transdutor I/P e filtro-regulador.
