Válvula de Processo de Alta Pressão até 4.000 psi

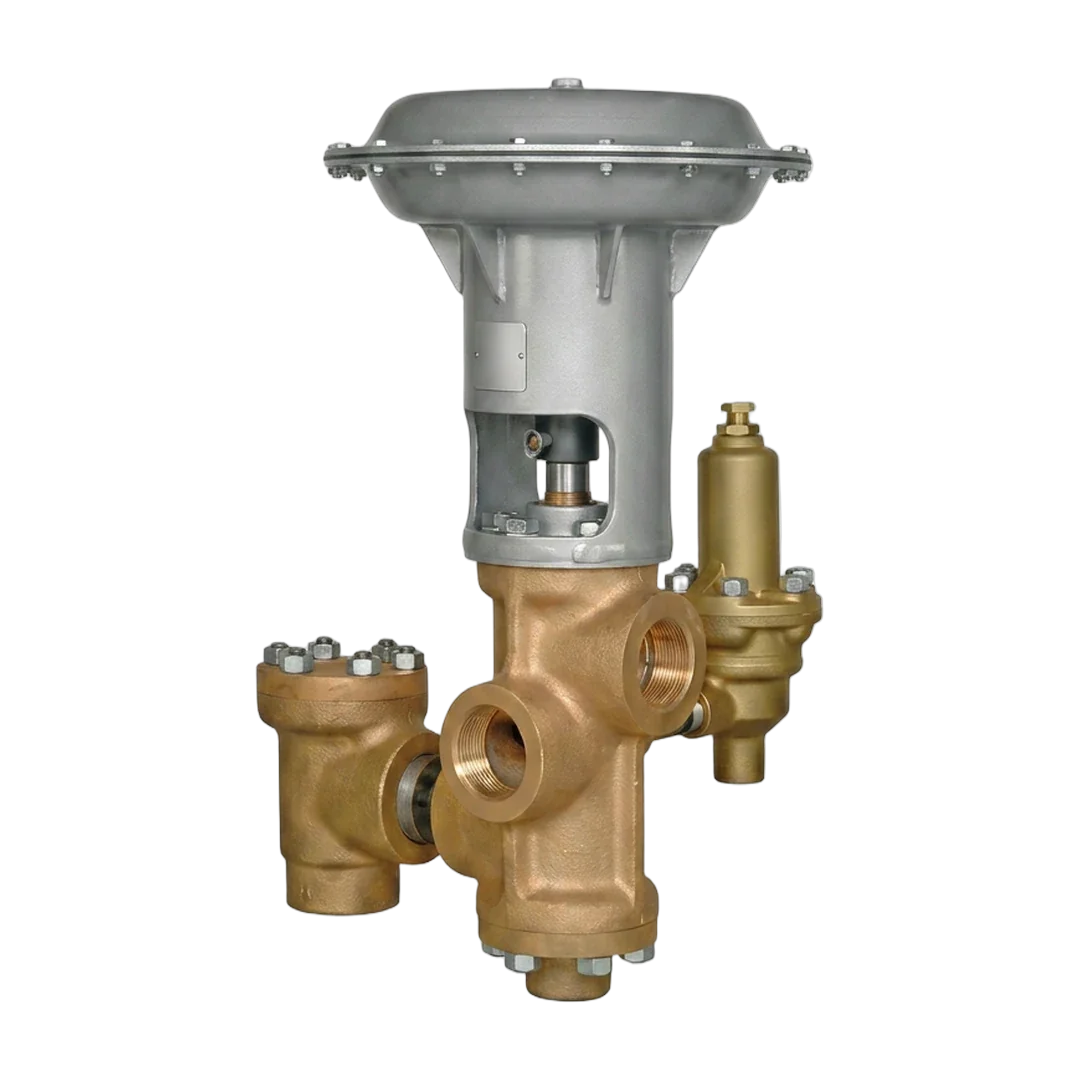

Válvula de Controle Sinclair Collins Série HP – Alta Pressão
A Série HP Parker Sinclair Collins reúne válvulas de controle de processo de alta pressão para água bruta, óleo, água e óleo solúvel, típicas de prensas de vulcanização de pneus e correias e de sistemas hidráulicos de água. Estão disponíveis nas funções de 2 vias (NF e NA) e de 3 vias.
Apesar de operarem com pressão de linha de até 4.000 psi (275 bar), exigem apenas 35 a 40 psi de ar de pilotagem, graças ao atuador de cilindro de aço com revestimento em pó. A haste e as sedes são em aço inoxidável endurecido, com vedações tipo U-Cup e corpo em bronze ASTM B-61.
A linha abrange conexões de 1/2" a 3", com Cv de 4,3 a 58 nas válvulas de 2 vias e de 4,3 a 83,5 nas de 3 vias. Complementam a família a válvula de 3 vias de 2 pressões, a válvula de admissão automática (direta e com diafragma) e válvulas de retenção de 3/4" a 3".
Temperatura máxima do meio de 160 °F (71 °C).
Principais pontos de destaque:
- Pressão de operação até 4.000 psi (275 bar)
- Pilotagem com apenas 35 a 40 psi de ar
- Funções de 2 vias (NF/NA) e 3 vias
- Corpo em bronze ASTM B-61, haste e sedes em inox endurecido
- Conexões de 1/2" a 3"; Cv de 4,3 a 83,5
- Inclui válvula de 2 pressões, admissão automática e retenção
Dados do catálogo técnico Parker
Detalhes técnicos
A Série HP Parker Sinclair Collins reúne válvulas de controle de processo de alta pressão para água bruta, óleo, água e óleo solúvel — típicas de prensas de vulcanização e sistemas hidráulicos de água. Operam até 4.000 psi (275 bar) com apenas 35 a 40 psi de ar de pilotagem, graças ao atuador de cilindro de aço.
Função
2 vias NF/NA e 3 vias
Inclui válvula de 2 pressões e válvula de admissão automática
Pressão de operação
até 4.000 psi
275 bar
Pressão de pilotagem
35 a 40 psi
2,4 a 2,8 bar
Temperatura máx.
160 °F (71 °C)
Corpo em bronze ASTM B-61
| Modelo | Conexão | Função | Cv | Kv (m³/h) |
|---|---|---|---|---|
| HP204-2001 | 1/2" | 2 vias NF | 4,3 | 3,7 |
| HP204-4001 | 1" | 2 vias NF | 12 | 10,4 |
| HP204-7001 | 2" | 2 vias NF | 24 | 20,9 |
| HP204-9001 | 3" | 2 vias NF | 58 | 50,5 |
| HP204-6003 | 1-1/2" | 3 vias | 30 | 26,1 |
| HP204-9003 | 3" | 3 vias | 83,5 | 72,6 |
Comparativo técnico
Dados do catálogo Parker Sinclair Collins High Pressure Valves. Haste e sedes em inox endurecido, vedações tipo U-Cup.
Complementam a linha: válvula de admissão automática (direta e com diafragma) e válvulas de retenção de 3/4" a 3".
