Válvula Angular com Atuador Pneumático

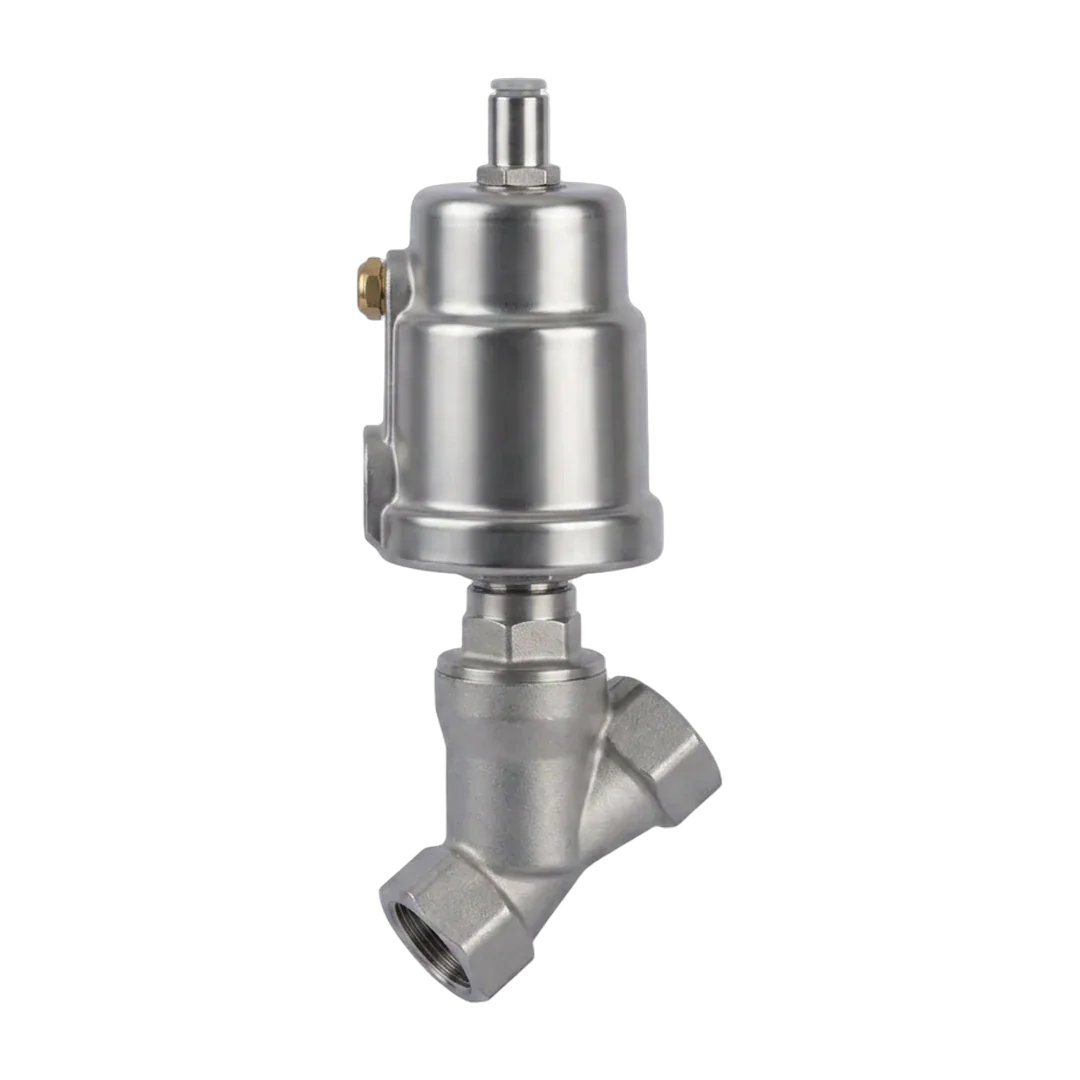

Válvula de Assento Angular Série PA – 2 Vias
A Série PA Parker reúne válvulas de assento angular (globo em Y) acionadas pneumaticamente por atuador tipo pistão montado sobre o corpo. A geometria em ângulo do assento proporciona alto coeficiente de vazão (Cv), baixa perda de carga e excelente capacidade de auto-limpeza, tornando-a ideal para vapor, água quente, fluidos viscosos e meios com sólidos em suspensão.
O corpo é fabricado em aço inoxidável 304 ou 316L, com assento em PTFE, e está disponível nas funções de 2 vias normalmente fechada (fluxo sobre o assento) e normalmente aberta (fluxo sob o assento). Há ainda versões de anti-golpe de aríete, compactas e para controle proporcional.
Os atuadores, de 32 a 125 mm, cobrem tamanhos de porta de 3/8" a 2-1/2" e pressões de trabalho de até 16 bar (232 psi), com pressão de pilotagem de 3 a 10 bar. Opcionais de fim de curso, sensor de posição e posicionador ampliam a integração com sistemas de automação.
Aplicações típicas: processos químicos, lavanderia industrial, alimentos e bebidas, esterilização, máquinas-ferramenta, tratamento e resfriamento de água.
Principais pontos de destaque:
- Assento angular — alto Cv e baixa perda de carga
- Corpo em inox 304 / 316L, assento PTFE
- Tamanhos de porta de 3/8" a 2-1/2"
- Pressão de trabalho até 16 bar (232 psi)
- Meio de -10 a +180 °C, ideal para vapor
- Opções de fim de curso, sensor e controle proporcional
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PA reúne válvulas de assento angular (globo em Y) acionadas pneumaticamente, com atuador tipo pistão sobre o corpo. O assento em ângulo oferece alto Cv, baixa perda de carga e excelente capacidade de auto-limpeza, sendo indicada para vapor, água quente, fluidos viscosos e meios com partículas.
Função
2 vias NF / NA
Fluxo sobre ou sob o assento; 3 vias piloto disponível
Conexões
3/8" a 2-1/2"
Corpo em inox 304 ou 316L, assento PTFE
Pressão de trabalho
até 16 bar
≈ 232 psi
Temperatura do meio
-10 a +180 °C
14 a 356 °F
| Item | Faixa | Observação |
|---|---|---|
| Tamanhos de porta | 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2" | Rosca NPT |
| Atuadores | 32, 40, 50, 63, 90 e 125 mm | Ação simples (mola) ou dupla ação |
| Vazão (Cv) | 5,5 a 81,7 | Conforme tamanho e atuador |
| Pressão de pilotagem | 3 a 10 bar (44 a 145 psi) | Ar de comando limpo e seco |
| Opções | Fim de curso, sensor de posição, controle proporcional, anti-golpe de aríete | — |
Comparativo técnico
Dados do catálogo Parker ASV-PA (Angle Seat Valves – PA Series, Fluid Control Division).
Aplicações típicas: processos químicos, lavanderia industrial, alimentos e bebidas, controle de processo, máquinas-ferramenta, esterilização e tratamento de água.
