Válvula 2/2 Servo-Operada de Alta Vazão

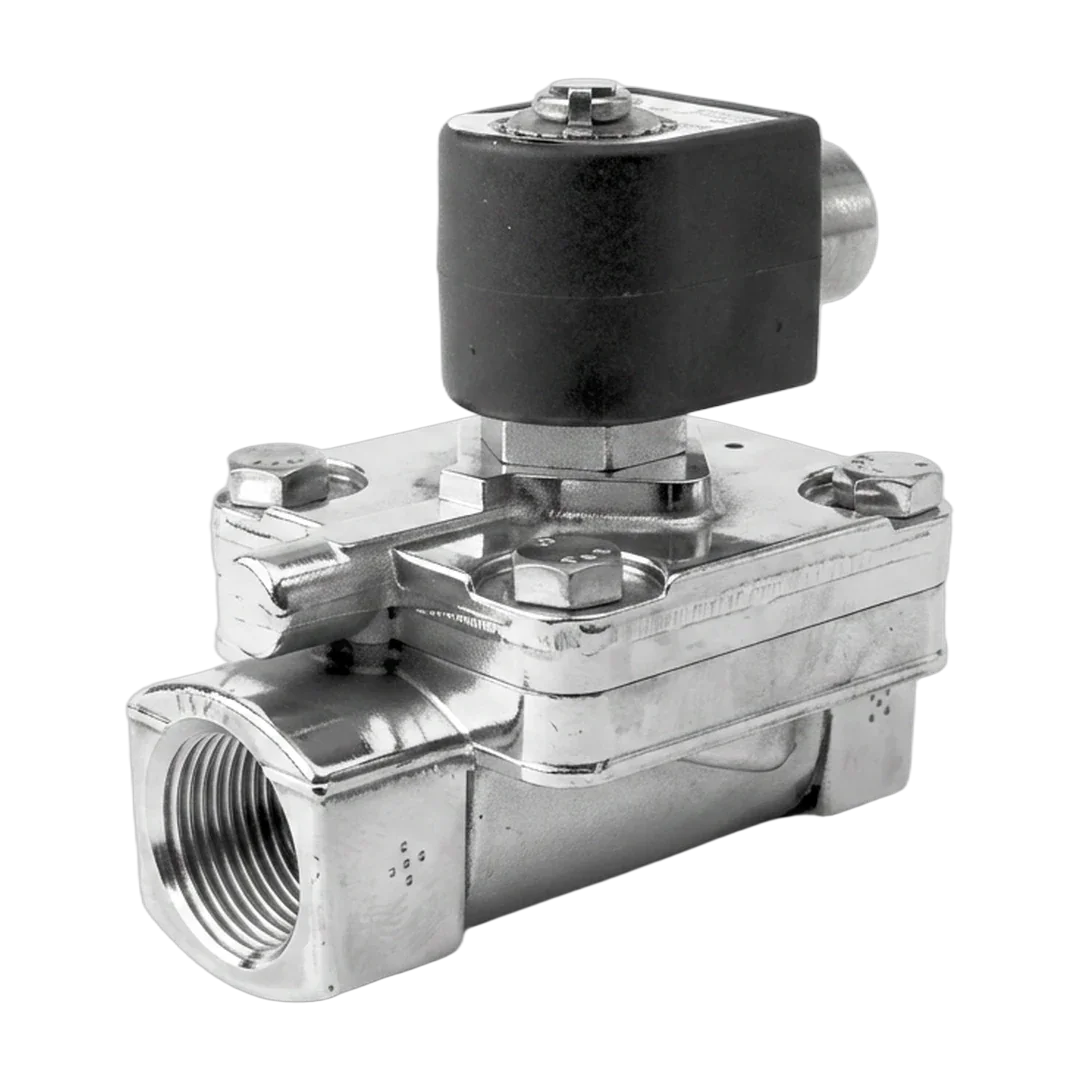

Válvula Solenoide Séries 7321 & 7322 – 2 Vias
As Séries 7321 e 7322 Parker (Skinner) são válvulas solenoide de 2 vias (2/2) servo-operadas por piloto interno, desenvolvidas para aplicações que exigem alta vazão e pressões média a alta em corpo compacto. Estão disponíveis nas versões normalmente fechada e normalmente aberta.
O comando servo-assistido usa a própria pressão da linha para movimentar o obturador principal, o que permite orifícios grandes com bobinas de baixo consumo (6 a 16 W). Para operar corretamente, a válvula requer um diferencial mínimo de pressão — tipicamente 5 psi (0,3 bar); versões "direct lift" abrem a partir de 0 psi, atingindo vazão plena por volta de 5 psi.
Fabricadas em latão ou aço inoxidável, com vedações em NBR, atendem conexões de 1/4" a 2" NPT e pressões de trabalho de até 300 psi com ar, gases inertes e água. Os invólucros de bobina incluem versões NEMA 4X e à prova de explosão.
Aplicações típicas: sistemas de irrigação, combate a incêndio, máquinas de moldagem, resfriamento de máquinas-ferramenta, autoclaves, lava-jatos, tratamento de água e secadores de ar comprimido.
Principais pontos de destaque:
- Função 2/2 vias, NF ou NA, servo-operada
- Alta vazão em corpo compacto — Cv de 0,76 a 9,6
- Conexões de 1/4" a 2" NPT
- Pressão de trabalho até 300 psi
- Corpo em latão ou inox, vedações NBR
- Bobinas de 6 a 16 W, invólucros NEMA 4X e Ex
Dados do catálogo técnico Parker
Detalhes técnicos
As Séries 7321 e 7322 são válvulas solenoide de 2 vias servo-operadas (piloto interno), projetadas para maior vazão e pressões média a alta. Por serem servo-comandadas, exigem um diferencial mínimo de pressão (tipicamente 5 psi / 0,3 bar) para abrir e manter a operação, com baixo consumo de bobina para orifícios grandes.
Função
2/2 vias
NF e NA, piloto interno; corpo latão ou inox
Conexões
1/4" a 2" NPT
Alta vazão em corpo compacto
Diferencial mínimo
≈ 5 psi
Versão "direct lift" opera a partir de 0 psi
Pressão máx. (MOPD)
até 300 psi
Ar, gases inertes e água
| Conexão | Orifício | Cv | MOPD ar/água (psi) | Temp. máx. fluido |
|---|---|---|---|---|
| 1/4" | 7/16" | 2,00 | 150 | 85 °C |
| 3/8" | 1/2" | 2,50 | 150 | 85 °C |
| 3/8" | 5/8" | 3,00 | 300 | 79 °C |
| 1/2" | 5/8" | 4,00 | 300 | 85 °C |
| 3/4" | 3/4" | 5,00 | 150 | 85 °C |
| 3/4" | 25/32" | 9,60 | 230 | 85 °C |
Comparativo técnico
Dados do catálogo Parker Skinner (Gold Ring), seção "2-Way Direct Lift, Pilot & Remote Operated".
Vedações padrão em NBR; bobinas de 6 a 16 W em CA/CC, invólucros NEMA 4X e à prova de explosão.
