Válvula 3/2 de Ação Direta

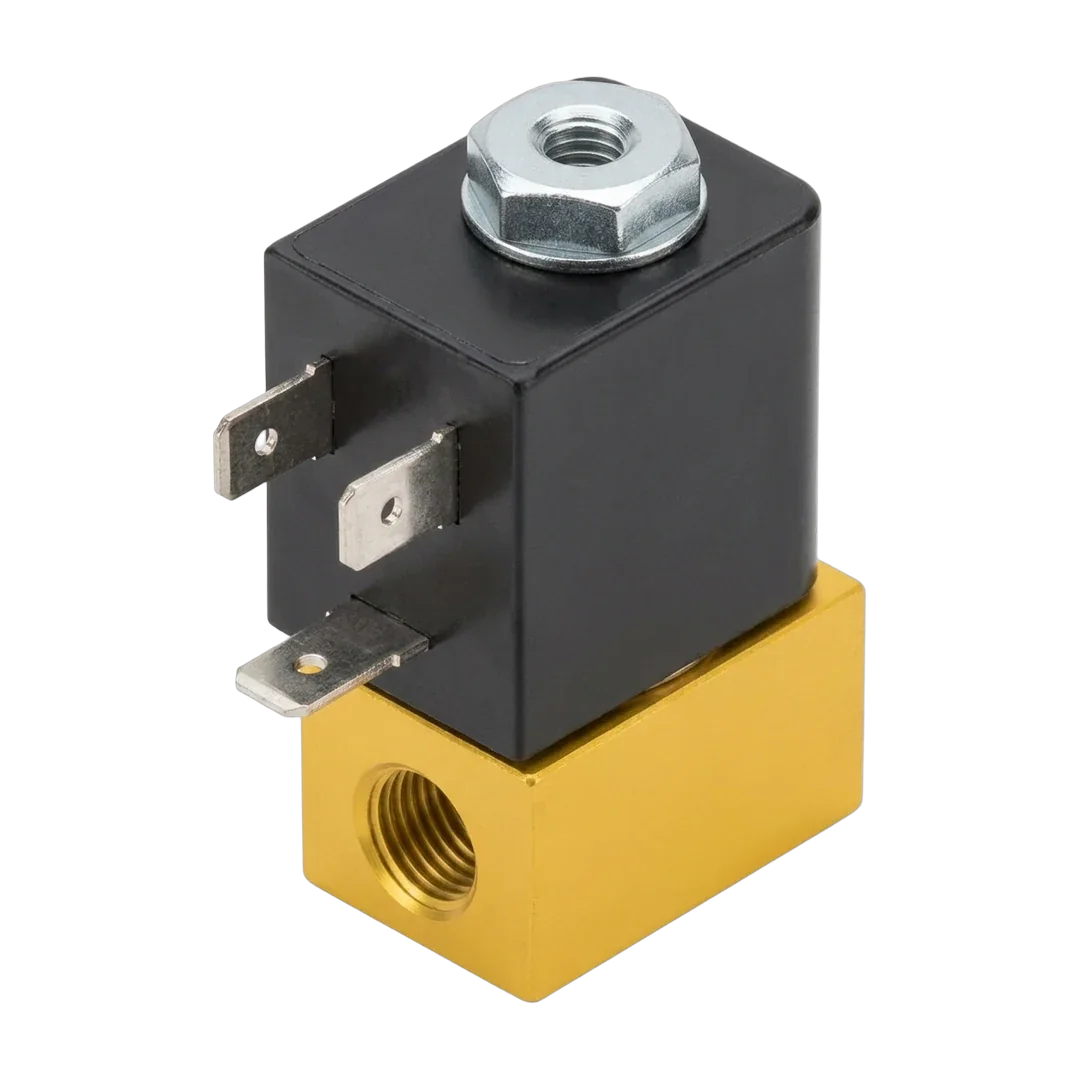

Válvula Solenoide Série 131K – 3 Vias
A Série 131K Parker é uma válvula solenoide de 3 vias (3/2) de ação direta para ar comprimido, gases neutros e líquidos, disponível nas versões normalmente fechada, normalmente aberta e distribuidora. É a solução padrão para o comando de atuadores pneumáticos de simples ação, pinças, cilindros de pequeno porte e circuitos-piloto.
Por ser de ação direta, opera desde 0 bar de diferencial de pressão até a pressão máxima admissível, com resposta rápida e alta repetibilidade. O corpo em latão (ou inox) recebe montagem em linha e aceita acionamento manual.
Com orifícios de 0,8 a 3 mm, cobre pressões de até 75 bar (orifícios menores) e temperaturas de -30 a +140 °C conforme a vedação — rubi sintético, FKM ou poliuretano. As bobinas, de 2 W, estão disponíveis em várias tensões CA e CC, com versões ATEX.
Aplicações típicas: comando de atuadores e pinças, circuitos-piloto de válvulas maiores, dosagem, instrumentação pneumática e automação de máquinas.
Principais pontos de destaque:
- Função 3/2 vias — NF, NA ou distribuidora
- Ação direta — opera a partir de 0 bar
- Orifícios de 0,8 a 3 mm, pressão até 75 bar
- Corpo em latão ou inox, montagem em linha
- Vedações em rubi sintético, FKM e poliuretano
- Bobinas de 2 W, CA/CC, versões ATEX
Dados do catálogo técnico Parker
Detalhes técnicos
A Série 131K reúne válvulas solenoide de 3 vias (3/2) de ação direta para ar, gases neutros e líquidos, disponíveis em versão normalmente fechada, normalmente aberta e distribuidora. Por serem de ação direta, operam a partir de 0 bar de diferencial, comandando pequenos atuadores de simples ação, pinças e circuitos-piloto.
Função
3/2 vias
NF, NA e distribuidora; corpo latão ou inox
Conexões
1/8" a 1/4"
Montagem em linha (pipe mounting)
Diferencial mínimo
0 bar
Ação direta
Temperatura do fluido
-30 a +140 °C
Conforme vedação (Ruby, FKM, PUR)
| Orifício | Kv (l/min) | Pressão máx. (MOPD) | Vedação | Potência bobina |
|---|---|---|---|---|
| 0,8 mm | 0,3 | 75 bar | Ruby | 2,0 W |
| 1,5 mm | 1,5 | 7 bar | PUR | 2,0 W |
| 1,5 mm | 1,5 | 16 bar | FKM | 2,0 W |
| 2,0 mm | 2,5 | 10 bar | FKM | 2,0 W |
| 3,0 mm | 4,5 | 10 bar | FKM | 2,0 W |
Comparativo técnico
Dados do catálogo geral Parker FCSE/0112, seção "3 way valves – direct operated".
Disponível com acionamento manual e versões ATEX; bobinas em CA/CC.
