Válvula 2/2 de Ação Direta para Ar, Gases e Líquidos

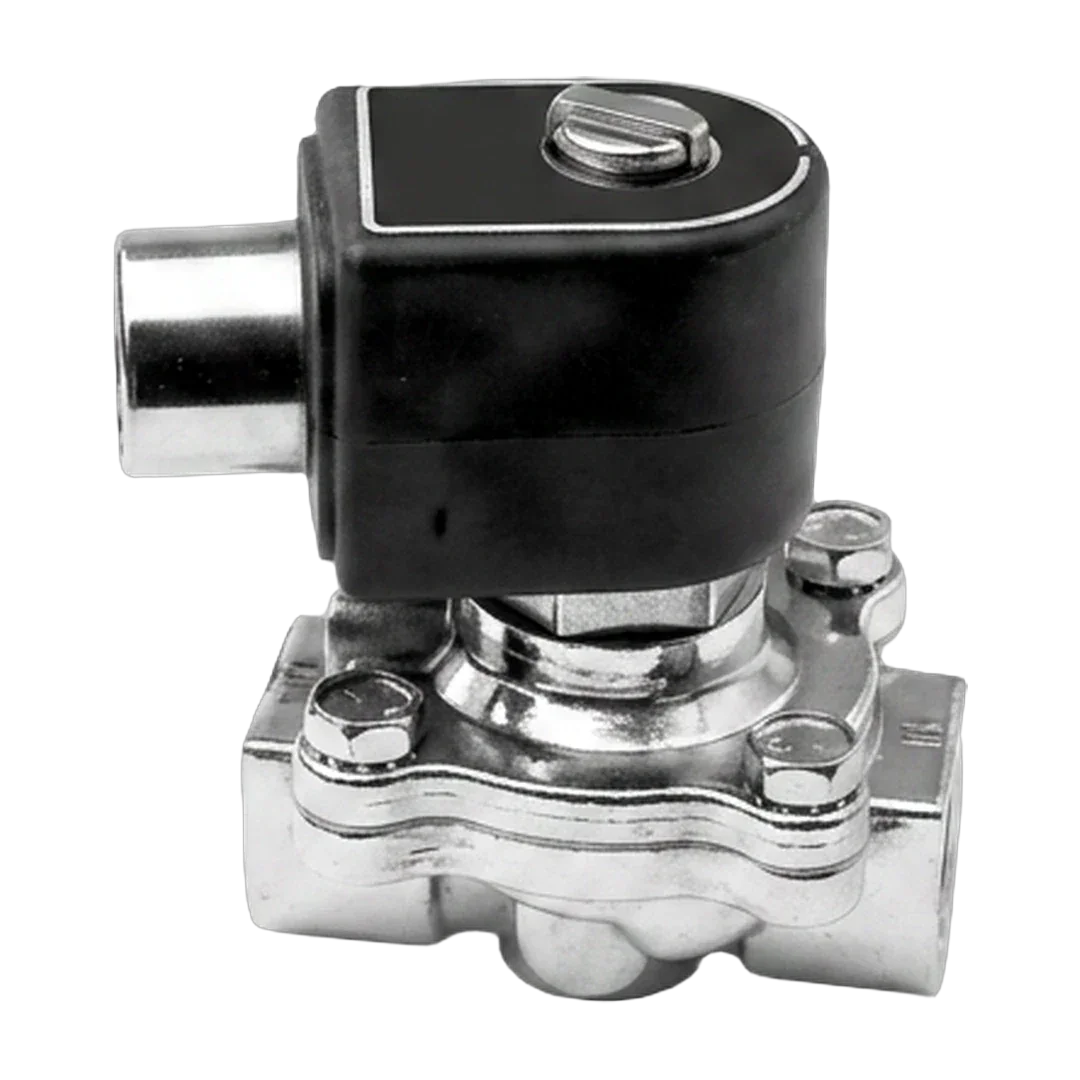

Válvula Solenoide Série 121K – 2 Vias
A Série 121K Parker é uma válvula solenoide de 2 vias (2/2) de ação direta, indicada para o controle de ar comprimido seco ou lubrificado, gases neutros e líquidos em circuitos de dosagem, instrumentação, análise e comando de pequenos atuadores pneumáticos. Está disponível nas versões normalmente fechada e normalmente aberta.
Por ser de ação direta, a válvula abre e fecha independentemente da pressão da linha, operando de 0 bar até a pressão máxima admissível de cada orifício. Isso garante repetibilidade e resposta rápida mesmo em vácuo ou com diferencial de pressão nulo.
O corpo pode ser fornecido em latão ou aço inoxidável 303/316L, com ampla escolha de vedações — FKM, EPDM, PTFE, PCTFE e rubi sintético para aplicações críticas com água. As bobinas, de 8 a 14 W, estão disponíveis em diversas tensões CA e CC, com versões ATEX e acionamento manual.
É amplamente utilizada nas indústrias química, farmacêutica, alimentícia, de análise de gases, máquinas de processo e equipamentos laboratoriais.
Principais pontos de destaque:
- Função 2/2 vias, NF ou NA
- Ação direta — opera a partir de 0 bar de diferencial
- Corpo em latão ou inox 303/316L
- Vedações FKM, EPDM, PTFE, PCTFE e rubi sintético
- Bobinas CA/CC de 8 a 14 W, versões ATEX
- Pressão máxima até 50 bar (orifícios menores)
Dados do catálogo técnico Parker
Detalhes técnicos
A Série 121K reúne válvulas solenoide de 2 vias (2/2) de ação direta para ar seco ou lubrificado, gases neutros e líquidos. Por serem de ação direta, operam de 0 bar (sem diferencial mínimo de pressão) até a pressão máxima admissível, característica ideal para dosagem, instrumentação e comando de pequenos atuadores.
Função
2/2 vias
Normalmente fechada (NF) e normalmente aberta (NA)
Conexões
1/8" a 1/4"
BSP / NPT; corpo em latão ou inox 303/316L
Diferencial mínimo
0 bar
Ação direta — abre sem pressão de linha
Temperatura do fluido
-30 a +130 °C
Conforme vedação (FKM, PCTFE, Ruby, PUR)
| Orifício | Kv (l/min) | Vazão Qn (l/min) | Pressão máx. (MOPD) | Vedação |
|---|---|---|---|---|
| 2,5 mm | 3,5 | 220 | 50 bar | Ruby / PCTFE |
| 3,0 mm | 3,5 | 250 | 4,5 bar | PUR |
| 3,0 mm | 4,5 | 320 | 15 bar | PCTFE / FKM |
| 4,0 mm | 7,5 | 480 | 10 bar | FKM |
| 5,0 mm | 11 | 750 | 7 bar | FKM |
| 6,5 mm | — | 1.400 | 0,5 bar | FKM |
Comparativo técnico
Valores conforme catálogo geral Parker FCSE/0112. Se o fluido for água, a temperatura não deve ultrapassar 40 °C.
Bobinas de 8 a 14 W em CA/CC, com opção de acionamento manual e versões ATEX.
