Válvulas de Carretel Viking Lite e Viking Xtreme

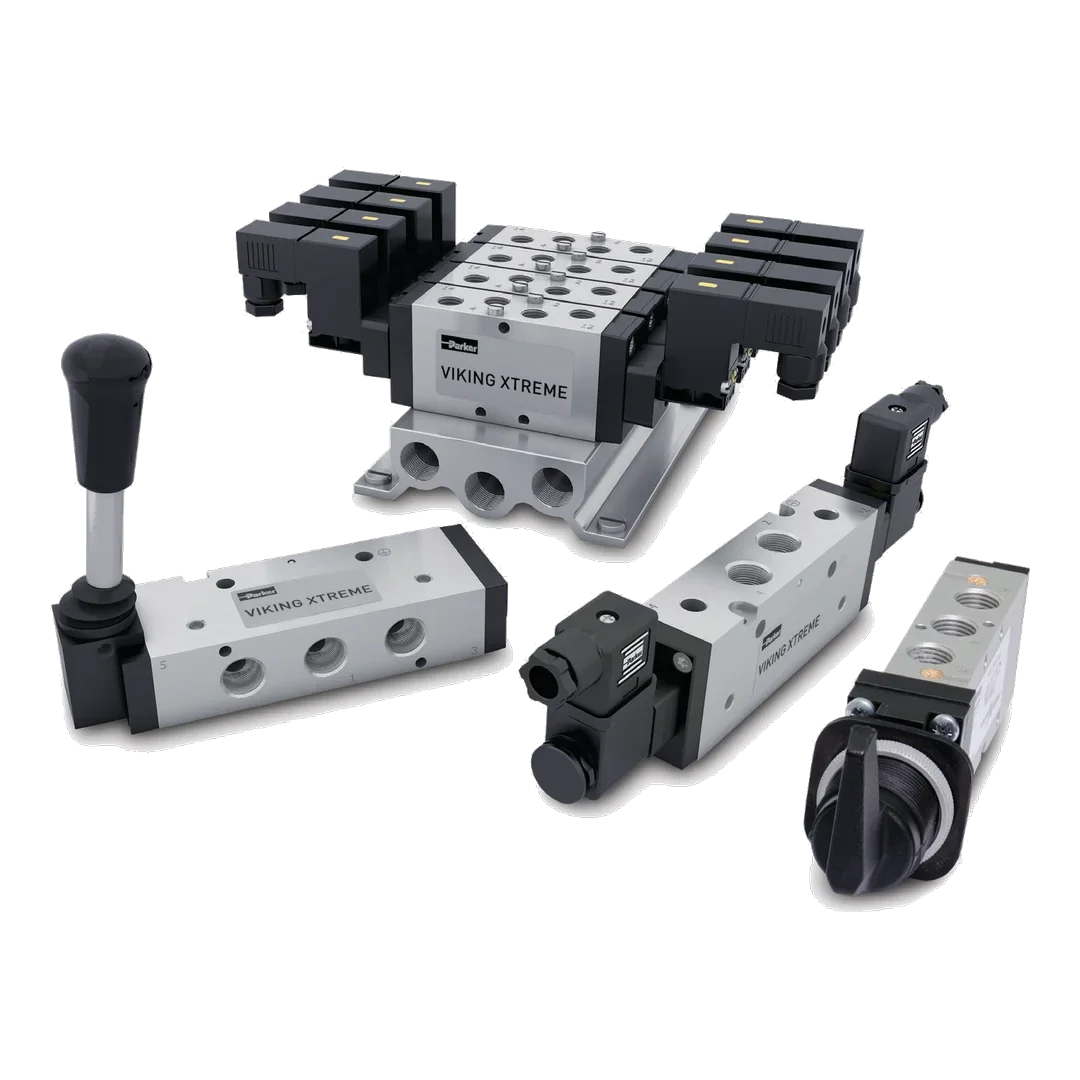

Válvulas Série VIKING
As válvulas Viking Parker são válvulas de carretel 3/2, 5/2 e 5/3 com corpo em alumínio anodizado, cujo furo é polido para máxima vazão e longa vida. Combinam alto desempenho e dimensões compactas de instalação, com conexões diretas no corpo, furos de fixação integrados e baixa pressão de comutação.
A Viking Lite atende aplicações industriais de uso geral em G1/8, G1/4 e G3/8 (modelos P2LAZ, P2LBZ e P2LCZ, com Cv de 0,6 a 2,5), com pressões de até 10 bar. Suas vedações bidirecionais dinâmicas compensam o desgaste e dispensam lubrificação, embora também possam operar em sistemas lubrificados.
A Viking Xtreme (P2LAX a P2LDX, de G1/8 a G1/2, Cv de 0,65 a 2,71) foi desenvolvida para ambientes severos e aplicações móbeis: opera de -40 a +70 °C com operadores adequados, até 16 bar nos tamanhos 1/8" e 1/4" e 12 bar nos 3/8" e 1/2", tem parafusos de tampa em aço inox e passou nos ensaios de névoa salina e de vibração IEC 61373.
Acionamento manual (inclusive alavanca para uso com luvas), pneumático ou elétrico, com opções ATEX. As válvulas podem ser montadas individualmente ou em barras manifold de 2 a 14 válvulas e barras de pressão de 2 a 10 válvulas.
Principais pontos de destaque:
- Funções 3/2, 5/2 e 5/3; acionamento manual, pneumático e elétrico
- Viking Lite: G1/8 a G3/8, Cv de 0,6 a 2,5, até 10 bar
- Viking Xtreme: G1/8 a G1/2, Cv de 0,65 a 2,71
- Xtreme de -40 a +70 °C e até 16 bar (1/8" e 1/4")
- Carretel com vedações dinâmicas sem lubrificação
- Manifolds de 2 a 14 válvulas; opções ATEX
Dados do catálogo técnico Parker
Detalhes técnicos
A família Viking reúne válvulas de carretel 3/2, 5/2 e 5/3 com corpo em alumínio anodizado e conexões diretas no corpo. A Viking Lite atende aplicações industriais de uso geral em G1/8, G1/4 e G3/8; a Viking Xtreme amplia a faixa com o tamanho G1/2, pressões de até 16 bar e temperaturas de -40 a +70 °C, para ambientes severos e aplicações móbeis.
Funções
3/2, 5/2 e 5/3
Manual, pneumática ou elétrica; Xtreme também com alavanca
Conexões
G1/8 a G1/2
Lite: G1/8 a G3/8; Xtreme: G1/8 a G1/2
Pressão máxima
10 bar (Lite)
Xtreme: 16 bar (1/8" e 1/4") e 12 bar (3/8" e 1/2")
Temperatura
-40 a +70 °C
Xtreme conforme o operador; Lite de -10 a +50 °C
| Linha | Modelo | Conexão | Cv | Pressão máxima |
|---|---|---|---|---|
| Viking Lite | P2LAZ | G1/8 | 0,6 | 10 bar |
| Viking Lite | P2LBZ | G1/4 | 1,5 | 10 bar |
| Viking Lite | P2LCZ | G3/8 | 2,5 | 10 bar |
| Viking Xtreme | P2LAX | G1/8 | 0,65 | 16 bar |
| Viking Xtreme | P2LBX | G1/4 | 1,33 | 16 bar |
| Viking Xtreme | P2LCX | G3/8 | 2,50 | 12 bar |
| Viking Xtreme | P2LDX | G1/2 | 2,71 | 12 bar |
Comparativo técnico
Dados dos catálogos Parker "Viking Xtreme Series" (PDE2569TCUK) e "Viking Lite" (PDE2658TCUK). As barras mostram a vazão nominal Qn (ISO 6358) da Viking Xtreme; a Qmax vai de 19,0 a 78,0 l/s. Versões com piloto elétrico da Xtreme operam até 10 bar.
Xtreme: parafusos das tampas em aço inox, carretel de alumínio sobremoldado em TPU e aprovação em choque e vibração IEC 61373; opções ATEX. Ambas: manifold de 2 a 14 válvulas e barra de pressão de 2 a 10 válvulas; ar seco e filtrado.
