Válvulas 4 Vias Plug-in ou de Tubulação Direta, Operadas a Ar

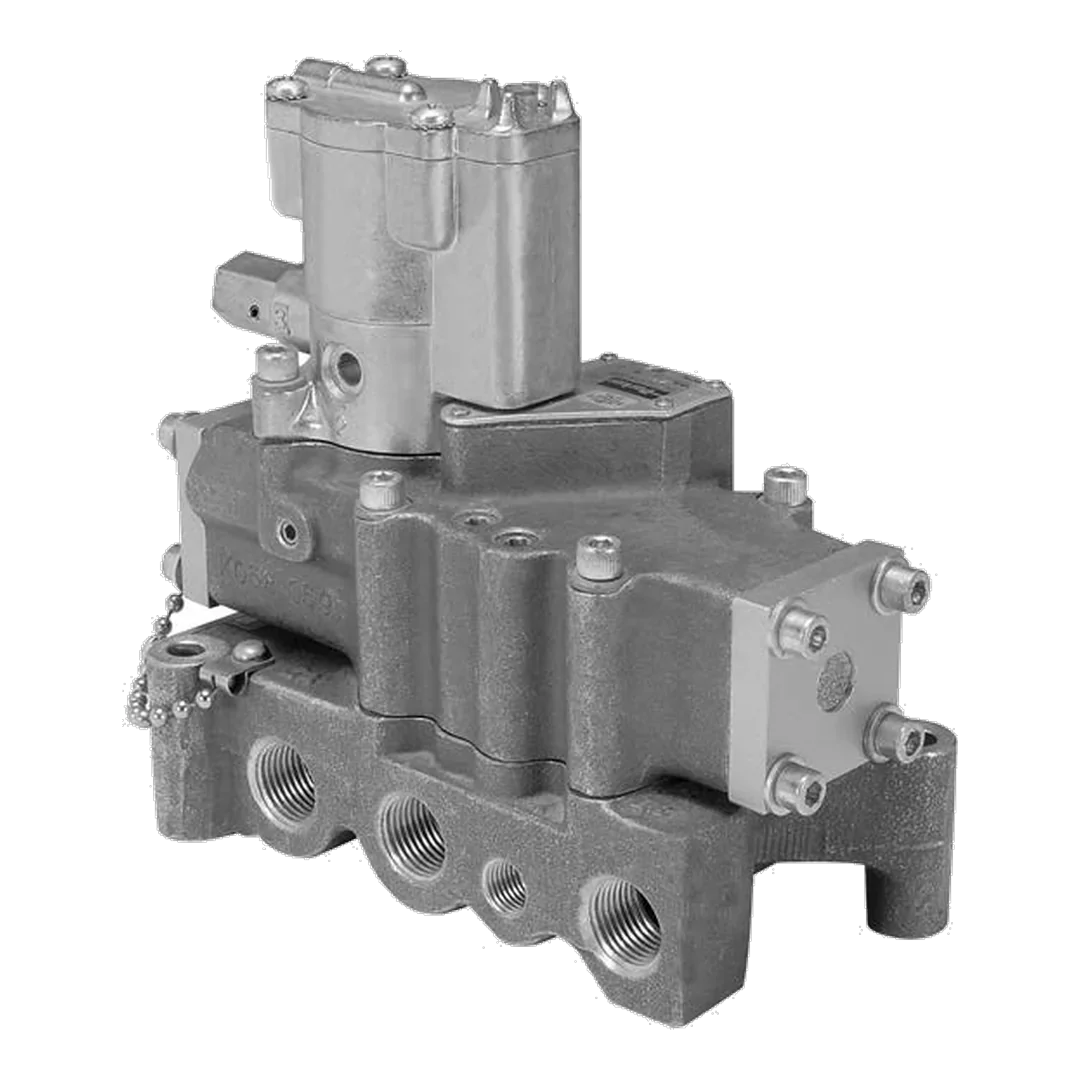

Válvulas Série Valvair II
A Série Valvair II Parker reúne válvulas 4 vias de 2 e 3 posições, totalmente operadas a ar para a resposta mais rápida. A opção plug-in simplifica a instalação e a manutenção e reduz o tempo de parada, pois não há fiação nem tubulação a desmontar; o projeto de tubulação direta (direct pipe) une economia e desempenho.
Há uma variedade de operadores: conduíte direto, caixa de junção (JIC), NEMA 4, para áreas classificadas (UL, CSA) e piloto de ar remoto. A válvula é conversível em campo para pilotagem externa, para vácuo e outros serviços. Os corpos Basic são de 1/4", 3/8", 1/2" e 1", com Cv de 4,8 (3/8") e 11,3 (1").
O carretel de precisão "flutua" sobre anéis O-ring de borracha sintética, especialmente formulados para mínima compressão e atrito, com cruzamento fechado no centro que economiza ar. As versões de 3 posições têm todas as vias bloqueadas, centro em exaustão ou centro pressurizado.
Sub-bases e manifolds em liga de alumínio, com conexões de 3/8" a 1" NPTF, e reguladores plug-in tipo sanduíche (1–30, 1–60 e 2–125 psig, ou remoto de 0 a 140 psig) permitem regular a pressão em cada porta de cilindro, sem mexer na fiação nem na tubulação.
Principais pontos de destaque:
- Válvulas 4 vias, 2 e 3 posições, operadas a ar
- Plug-in ou tubulação direta; sub-bases e manifolds
- Cv de 4,8 (3/8" Basic) e 11,3 (1" Basic)
- Solenoide de 35 a 140 psig; piloto remoto até 200 psig
- Conversível em campo para pilotagem externa
- Reguladores plug-in tipo sanduíche por porta
Dados do catálogo técnico Parker
Detalhes técnicos
A Série Valvair II reúne válvulas 4 vias de 2 e 3 posições, totalmente operadas a ar para resposta mais rápida, em corpos plug-in ou de tubulação direta. A opção plug-in simplifica manutenção e instalação, pois a válvula é trocada sem mexer em fiação ou tubulação, e pode ser convertida em campo para pilotagem externa para vácuo e outros serviços.
Corpos
3/8" e 1" Basic
Também 1/4" e 1/2" Basic; plug-in ou tubulação direta
Vazão
Cv 4,8 e 11,3
3/8" Basic: 4,8; 1" Basic: 11,3
Pressão de trabalho
35 a 140 psig
Solenoide com piloto interno; 200 psig opcional
Temperatura
0 a 125 °F
Piloto remoto até 200 °F
| Corpo | Cv | Sub-base (lateral) | Manifold (extremidade e inferior) |
|---|---|---|---|
| 3/8" Basic | 4,8 | Entrada e cilindro 3/8", 1/2" ou 3/4" NPTF | Cilindro 3/8", 1/2" ou 3/4"; entrada e escape 1" NPTF |
| 1" Basic | 11,3 | Entrada e cilindro 1" NPTF; escapes 1-1/4" | — |
Comparativo técnico
Dados do catálogo Parker 0600P-13 (Valvair II Series). Funções 4/2 (simples ou duplo solenoide) e 4/3 com todas as vias bloqueadas, centro exaustão ou centro pressurizado; exemplos de códigos plug-in: L6753810249 (3/8", 24 Vcc) e L6758810249 (1", 24 Vcc).
Vedações em nitrílica (fluorcarbono/silicone em serviço contínuo especial), carretel de alumínio (3/8") ou aço inox 416 cromado (1/4" e 1/2"), bobina classe B encapsulada. Reguladores plug-in tipo sanduíche (1–30, 1–60 e 2–125 psig) montam entre a válvula e a base. Aprovação CSA para uso geral e UL e CSA para áreas classificadas.
