Módulos Lógicos e Comandos Bimanuais Pneumáticos de Segurança
Válvula Série PXP (Elemento Lógico e Bimanual)
A Série PXP Parker reúne o módulo lógico de comando bimanual e as unidades completas de comando bimanual pneumático. São indispensáveis para garantir que as duas mãos do operador estejam ocupadas por motivos de segurança: os dois botões precisam ser acionados simultaneamente para gerar o sinal de saída.

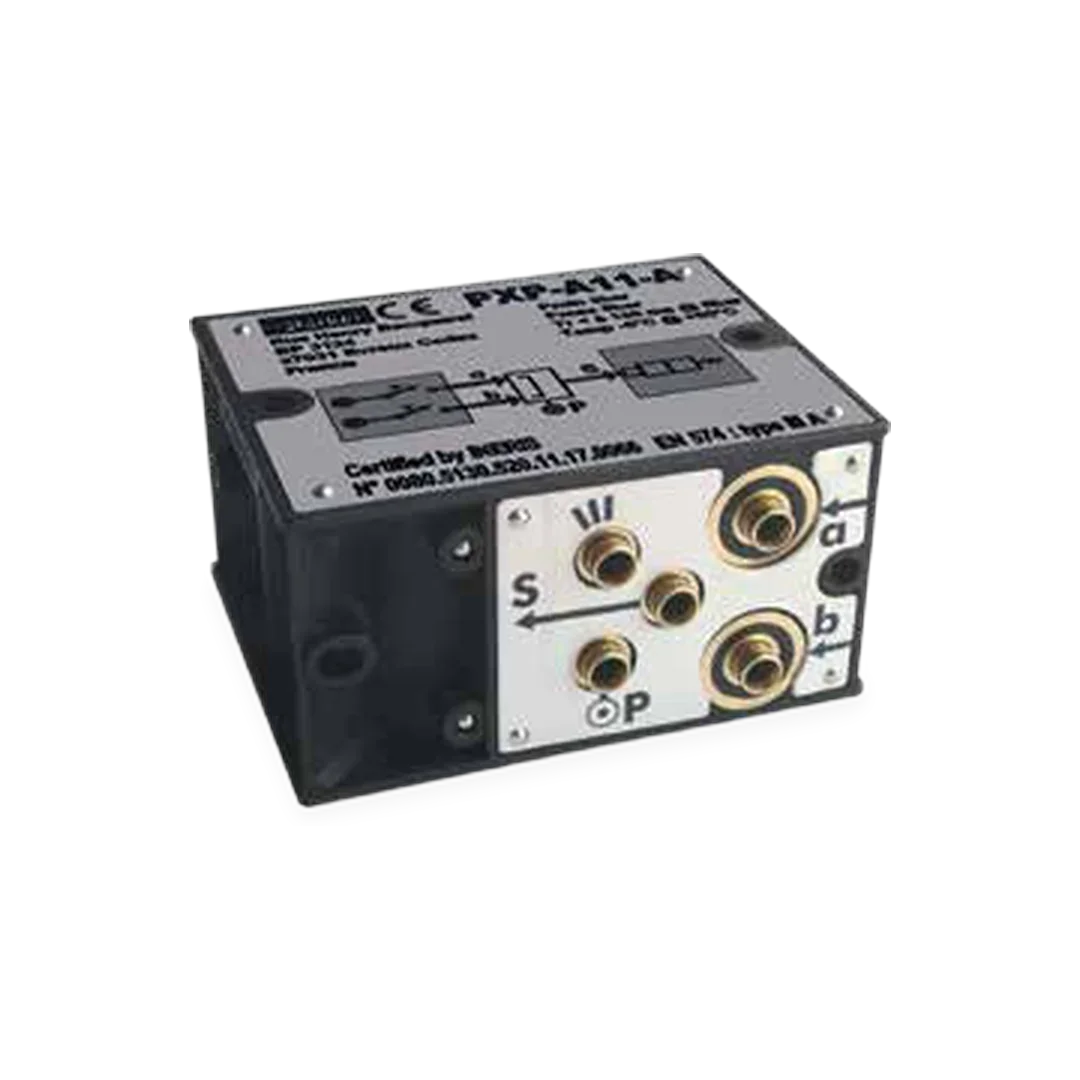

O módulo de comando PXP-A11-A (unidade lógica) é o componente principal. As unidades completas, com caixa de poliéster, dois botões cogumelo e módulo(s) de comando, são a PXP-C111-A (comando simples, tipo III A, Cat. 1 PLc) e a PXP-D121-A (comando duplo, tipo III B, Cat. 3 PLd), certificadas conforme a EN ISO 13851 (antiga NF EN 574) e a ISO 13849-1.
O projeto é ergonômico, com caixa robusta de polímero resistente a acionamento acidental e a adulteração. A pressão de trabalho é de 3 a 8 bar, a temperatura de 0 a +60 °C e as conexões são push-in de Ø4 mm; o certificado de exame CE de tipo foi emitido pelo INERIS, conforme a Diretiva de Máquinas 2006/42/CE.
No Brasil, o comando bimanual pneumático completo com botão de emergência acoplado (ref. D7403170), com o módulo PXP-A11, é indicado para máquinas e dispositivos em que o acionamento possa levar riscos ao operador.
Principais pontos de destaque:
- Comando bimanual: exige acionamento simultâneo
- Módulo PXP-A11-A e unidades completas C111-A e D121-A
- EN ISO 13851 tipos III A e III B; PLc e PLd
- Caixa robusta, resistente a adulteração
- Pressão de 3 a 8 bar; push-in de Ø4 mm
- Certificado CE de tipo (INERIS), Diretiva 2006/42/CE
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PXP reúne módulos lógicos e comandos bimanuais pneumáticos, que exigem o acionamento simultâneo de dois botões para gerar o sinal de saída — garantindo que as duas mãos do operador estejam ocupadas, em local seguro, durante o ciclo da máquina. Atendem à norma EN ISO 13851 (antiga NF EN 574) e têm caixa robusta de polímero, resistente a acionamento acidental e a adulteração.
Conformidade
EN ISO 13851
Tipos III A e III B; ISO 13849-1 categorias 1 (PLc) e 3 (PLd)
Pressão de trabalho
3 a 8 bar
Conexões push-in Ø4 mm
Temperatura
0 a +60 °C
Ar ou gás inerte filtrado a 5 µm, lubrificado
Diretiva
2006/42/CE
Certificado de exame CE de tipo emitido pelo INERIS
| Código | Descrição | Módulos de comando | Tipo (EN ISO 13851) / Categoria (ISO 13849-1) | Peso |
|---|---|---|---|---|
| PXP-A11-A | Módulo de comando (unidade lógica) | — | III A / Cat. 1 PLc | 0,250 kg |
| PXP-C111-A | Comando bimanual completo, comando simples | 1 | III A / Cat. 1 PLc | 1,000 kg |
| PXP-D121-A | Comando bimanual completo, comando duplo | 2 | III B / Cat. 3 PLd | 1,000 kg |
Dados do catálogo Parker "Human/Machine Dialogue" (PDE2627TCUK). As unidades completas têm caixa de poliéster, dois botões cogumelo e módulo(s) de comando; simultaneidade de acionamento entre > 0,12 s e < 0,5 s. Peça de reposição: protetor PPR-L15.
No Brasil, o comando bimanual pneumático completo com botão de emergência (ref. D7403170, módulo PXP-A11) é fornecido com conexão de 1/4" BSP, pressão de 3 a 8 bar e temperatura de -5 a +60 °C (catálogo 1001-11 BR).
