Botoeiras Pneumáticas 3/2 de Ø22 mm para Painel
Válvulas Série PXB

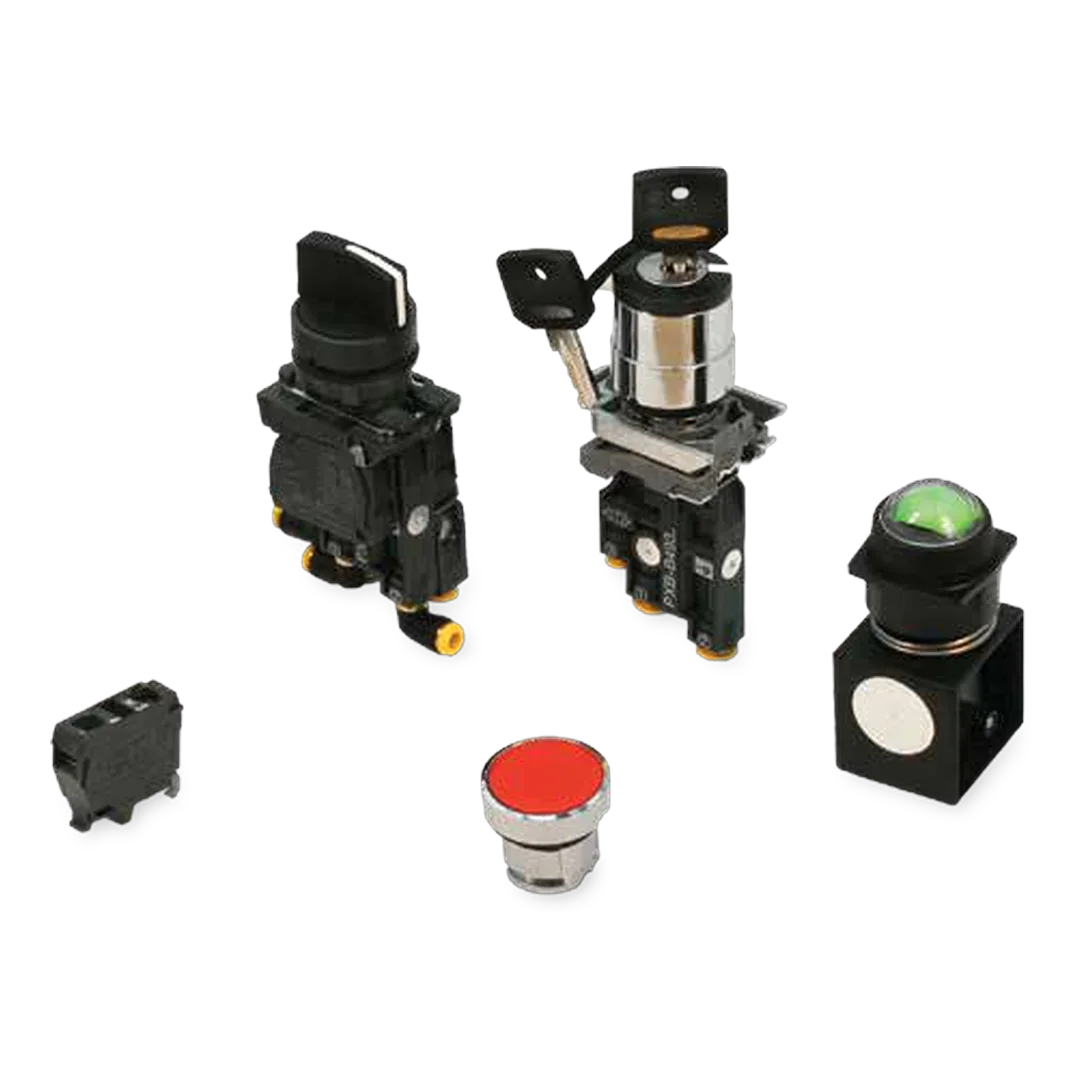

A Série PXB Parker reúne válvulas de botoeira 3/2 de Ø22 mm para montagem em painel, no conceito de diálogo homem-máquina. Todas as válvulas PXB-B4 podem ser ligadas como normalmente fechadas (NC) ou normalmente abertas (NO), bastando ligar o ar de alimentação à via 1 ou à via 3.
A construção é modular, com até três válvulas por cabeça de botão, e os corpos pneumáticos podem ser combinados com contatos elétricos ZBE-101 (NA) e ZBE-102 (NF), permitindo sinais pneumático e elétrico a partir de um único comando. Há cabeças metálicas (ZB4) e plásticas (ZB5).
A ampla escolha de atuadores inclui botões de retorno por mola (preto, verde e vermelho, faceados, salientes ou com capa), botões cogumelo de Ø40 mm com trava, push/push, seletores de 2 e 3 posições e seletor de mola com manopla longa.
A PXB-B3 (miniatura) opera de 1 a 9 bar com Qmax de 60 Nl/min e a PXB-B4 (compacta), de 1 a 10 bar com Qmax de 240 Nl/min, de -15 a +60 °C, com conexões push-in de Ø4 mm (giratórias ou M5 sob consulta).
Principais pontos de destaque:
- Botoeiras 3/2 NF ou NA de Ø22 mm para painel
- PXB-B3 (60 Nl/min) e PXB-B4 (240 Nl/min)
- Até três válvulas por cabeça de botão
- Combinação com contatos elétricos ZBE
- Botões, cogumelo, seletores e chaves seletoras
- Push-in de Ø4 mm; -15 a +60 °C
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PXB reúne válvulas de botoeira 3/2 de Ø22 mm para painel, no conceito de diálogo homem-máquina. Cada válvula pode ser ligada como normalmente fechada ou normalmente aberta, apenas trocando a alimentação da via 1 para a via 3, e o conjunto é modular, com até três válvulas por cabeça de botão e combinação com contatos elétricos.
Função
3/2 NF ou NA
Conforme a via de alimentação (1 ou 3)
Pressão de trabalho
1 a 9 / 1 a 10 bar
PXB-B3 (miniatura) / PXB-B4 (compacta)
Conexões
Push-in Ø4 mm
Push-in giratório ou M5 sob consulta
Temperatura
-15 a +60 °C
Fixação em painel de Ø22 mm
| Modelo | Pressão de trabalho | Qmax | Qn | Botão de retorno por mola (6 bar) |
|---|---|---|---|---|
| PXB-B3 (miniatura) | 1 a 9 bar | 60 Nl/min | 30 Nl/min | 8,5 N – PXB-B3111BA2 |
| PXB-B4 (compacta) | 1 a 10 bar | 240 Nl/min | 120 Nl/min | 6,0 N – PXB-B4131BA2 |
Comparativo técnico
Dados do catálogo Parker "Human/Machine Dialogue" (PDE2627TCUK). Vazões conforme ISO 6358. Atuadores: botões (preto, verde, vermelho), cogumelo Ø40 mm com trava, seletores de 2 e 3 posições e seletor de mola com manopla longa, em cabeças metálicas (ZB4) ou plásticas (ZB5).
Blocos de contato elétrico ZBE-101 (NA) e ZBE-102 (NF) permitem sinais pneumático e elétrico a partir de um único comando. Indicadores visuais PXV de Ø22 e Ø30 mm completam a linha.
