Válvulas 3/2, 3/3, 5/2 e 5/3 Vias com Vazão de 1.640 l/min
Válvulas Série PVN Plus

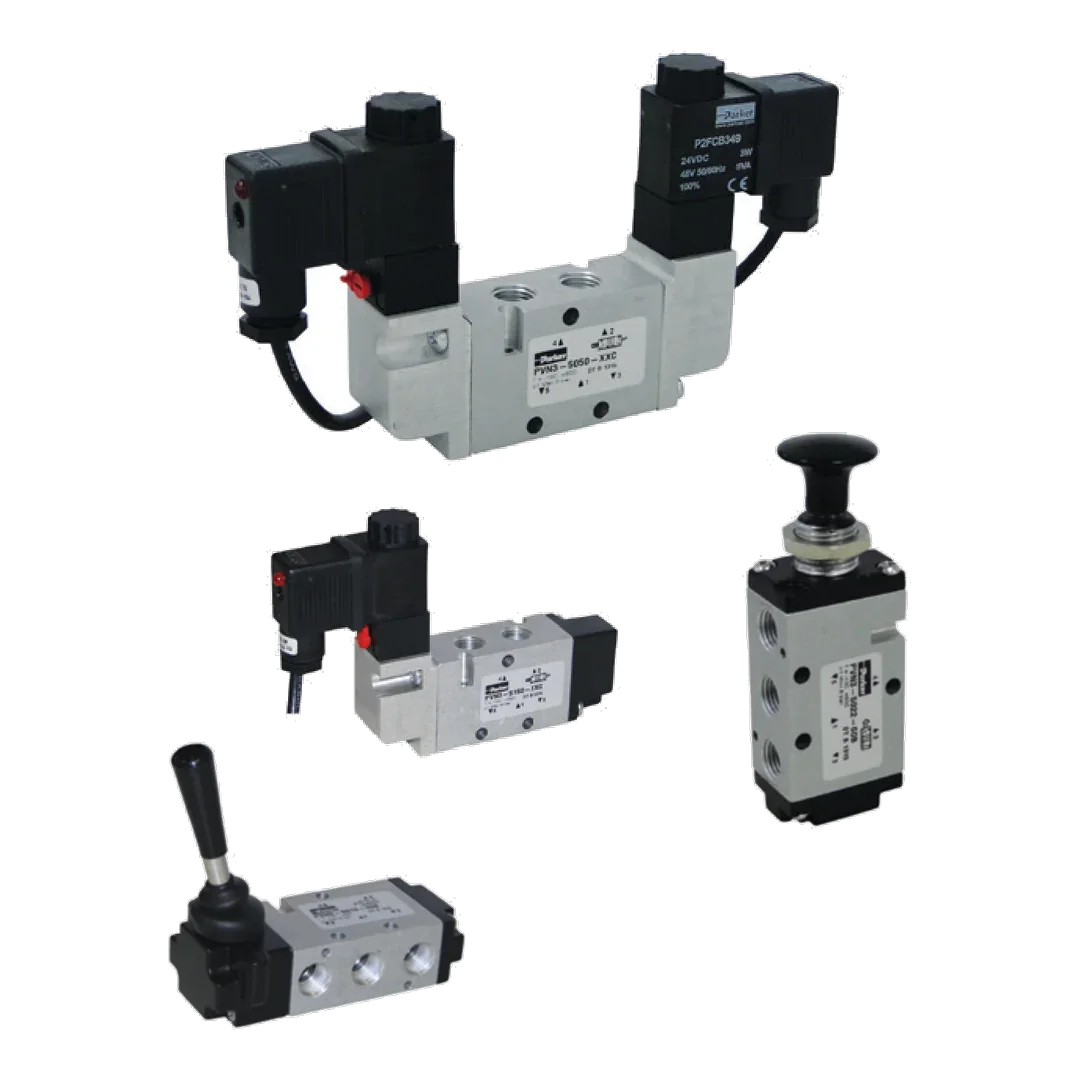

A Série PVN Plus Parker reúne válvulas de carretel (spool) com atuadores piloto, solenoide, manuais e mecânicos, nas funções 3/2, 3/3, 5/2 e 5/3 vias. Suas principais características são a capacidade de vazão de 1.640 l/min a 7 bar, a operação sem lubrificação, o solenoide de baixa potência, a proteção IP65 e a opção de montagem em manifold.
O orifício de montagem fica na parte superior da válvula, o que facilita a instalação e a manutenção no manifold. Os atuadores são intercambiáveis, com corpo do atuador solenoide e atuador manual redesenhados, em alumínio, para maior resistência mecânica nas mais diversas aplicações.
Com conexões de 1/4" NPT ou G, orifícios de pilotagem de 1/8" e Cv de 1,05, a série opera de 2 a 10 bar. Os atuadores mecânicos e manuais incluem botão, alavanca, pedal e rolete, com retorno por mola ou trava, e as versões 5/3 têm centro fechado, aberto negativo ou positivo.
As bobinas da Série P2F (classe H) estão disponíveis em 12 e 24 Vcc e em 110/120 e 220/240 Vca, com caixa de ligação normal ou com LED sinalizador e supressor de transientes. Manifolds com sub-base em perfil, modular ou com régua completam a linha.
Principais pontos de destaque:
- Funções 3/2, 3/3, 5/2 e 5/3 vias
- Vazão de 1.640 l/min a 7 bar; Cv de 1,05
- Pressão de trabalho de 2 a 10 bar
- Solenoide de baixa potência, IP65, sem lubrificação
- Atuadores solenoide, piloto, manual e mecânico
- Montagem em manifold de até 20 válvulas
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PVN Plus reúne válvulas de carretel (spool) com atuadores piloto, solenoide, manuais e mecânicos, nas funções 3/2, 3/3, 5/2 e 5/3. Com vazão de 1.640 l/min a 7 bar, operação sem lubrificação e solenoide de baixa potência, é a linha de uso geral para comando de cilindros em máquinas e linhas de produção.
Funções
3/2, 3/3, 5/2 e 5/3
Válvulas de 3 vias fornecidas com corpo de 5 vias, com duas vias plugadas
Conexões
1/4" NPT ou G
Orifícios de pilotagem de 1/8" NPT ou G
Pressão de trabalho
2 a 10 bar
Pilotagem mínima de 1,5 a 3 bar conforme o atuador
Temperatura
-10 a +55 °C
Solenoide; demais atuadores de -10 a +80 °C
| Versão (atuador) | Pressão de trabalho | Pressão mínima de pilotagem |
|---|---|---|
| Solenoide | 2 a 10 bar | 3 bar |
| Pneumático | 2 a 10 bar | 3 bar |
| Mecânico | 2 a 10 bar | 1,5 bar |
| Solenoide/piloto | 2 a 10 bar | 3 bar |
| Piloto diferencial | 2 a 10 bar | 1,5 bar * |
Comparativo técnico
Dados do catálogo Parker "Componentes para Automação Industrial" (1001-11 BR). Vazão de 1.640 l/min a 7 bar e Cv de 1,05. As barras mostram a pressão mínima de pilotagem de cada atuador. * Na versão piloto diferencial, a cada 2 bar acrescidos na pressão de entrada, acrescentar 1,2 bar no atuador piloto.
Corpo em alumínio com vedações em NBR e poliuretano. Bobinas da Série P2F (classe H) de 3 W em 12 e 24 Vcc e de 5 VA em 110/120 e 220/240 Vca, com proteção IP65. Montagem em manifold com sub-base em perfil ou modular, régua de até 12 válvulas e até 20 válvulas por manifold.
