Válvulas Compactas para Trilho DIN ou Fixação Direta

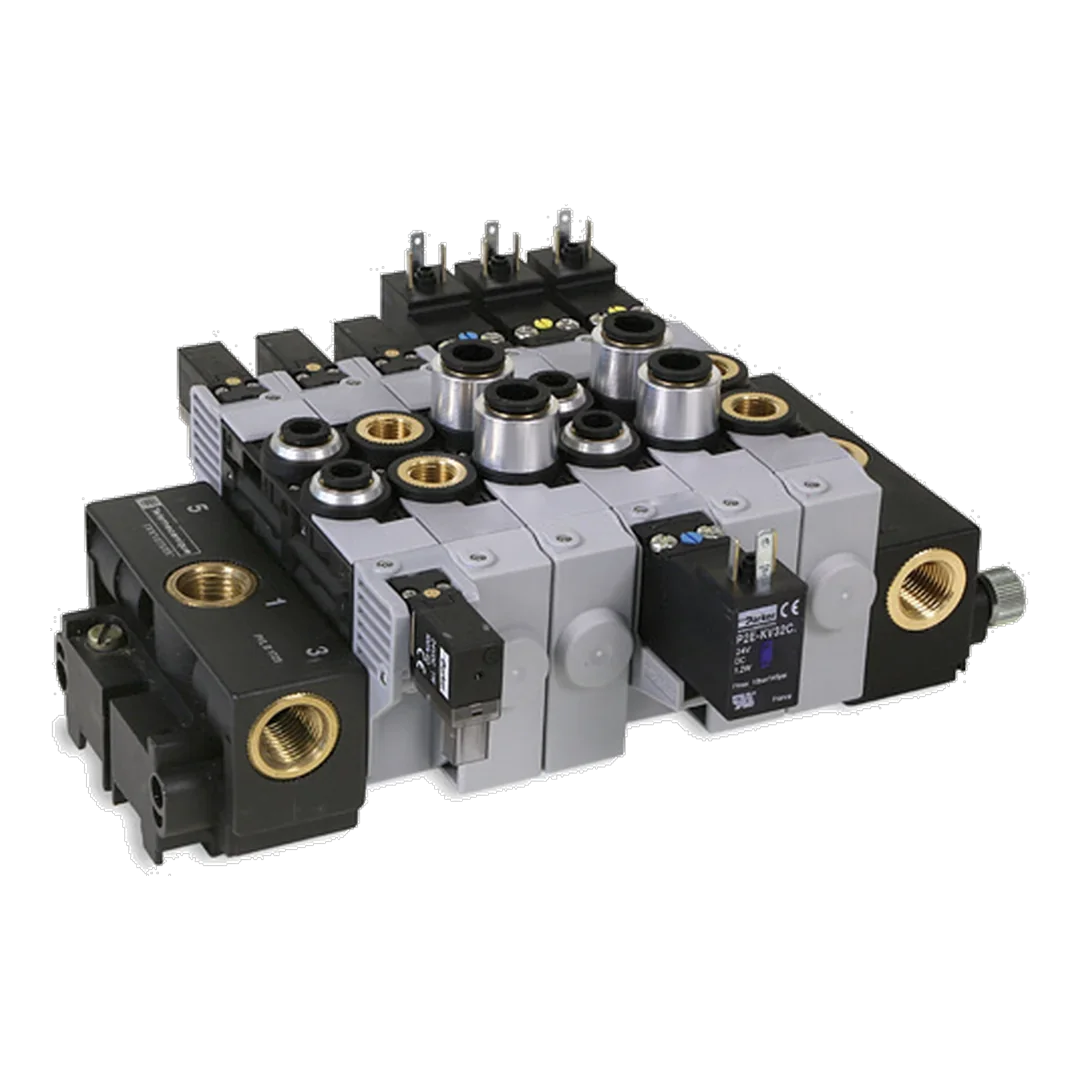

Válvulas Série PVL
As válvulas da Série PVL Parker têm dois tipos de montagem: individual e em manifold, sobre trilho DIN normatizado ou com fixação direta. A montagem em trilho foi projetada para facilitar a instalação e a manutenção e reduzir custos, com um sistema de encaixe nos tirantes que permite montar e desmontar os blocos de válvulas com rapidez.
O corpo da válvula é intercambiável entre dois tipos de acionamento, pneumático ou elétrico, o que dá grande versatilidade ao projeto. O material de fabricação, uma poliamida, é leve e resiste bem à corrosão, seja do fluido ou do ambiente.
As funções cobrem 5/2 (simples e duplo solenoide, ou solenoide/piloto diferencial), duplo 3/2 NF + NF e 5/3 com centro fechado, aberto negativo ou aberto positivo, com conexão push-in de 6 ou 8 mm ou rosca G1/8, Cv de 0,6 e pressão de 3 a 10 bar (2 a 10 bar com retorno por solenoide). O tempo de resposta é de 12 ms na versão solenoide/solenoide.
O atuador manual é incorporado ao conjunto solenoide, com LED indicador e supressor de transientes. As válvulas saem de fábrica pré-lubrificadas e normalmente dispensam lubrificação adicional.
Principais pontos de destaque:
- Montagem individual ou em manifold (trilho DIN ou fixação direta)
- Funções 5/2, 5/3 e duplo 3/2 NF + NF
- Push-in de 6 ou 8 mm ou rosca G1/8; Cv de 0,6
- Pressão de 3 a 10 bar; -15 a +60 °C
- Resposta de 12 ms (solenoide/solenoide)
- Corpo leve em poliamida, resistente à corrosão
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PVL reúne válvulas compactas com corpo em poliamida, para montagem individual ou em manifold sobre trilho DIN ou com fixação direta. O corpo é intercambiável entre acionamento pneumático e elétrico, com atuador manual incorporado ao solenoide, LED indicador e supressor de transientes. Disponível com conexão push-in de 6 ou 8 mm ou rosca G1/8.
Funções
5/2, 5/3 e duplo 3/2
5/3 com centro fechado, aberto negativo ou aberto positivo
Conexões
G1/8 ou push-in
Push-in de 6 mm ou 8 mm
Pressão de trabalho
3 a 10 bar
2 a 10 bar com retorno por solenoide
Temperatura
-15 a +60 °C
Cv 0,6 (G1/8); 900 l/min a 7 bar
| Função (corpo sem atuador) | Push-in Ø6 mm | Push-in Ø8 mm | Rosca G1/8 |
|---|---|---|---|
| 5/2 simples solenoide | PVL-B211606 | PVL-B211608 | PVL-B211618 |
| 5/2 duplo solenoide | PVL-B212606 | PVL-B212608 | PVL-B212618 |
| Duplo 3/2 NF + NF | PVL-B215606 | PVL-B215608 | PVL-B215618 |
| 5/2 solenoide/piloto diferencial | PVL-B213606 | PVL-B213608 | PVL-B213618 |
| 5/3 centro fechado | PVL-B217606 | PVL-B217608 | PVL-B217618 |
| 5/3 centro aberto negativo | PVL-B218606 | PVL-B218608 | PVL-B218618 |
| 5/3 centro aberto positivo | PVL-B219606 | PVL-B219608 | PVL-B219618 |
Comparativo técnico
Dados do catálogo Parker "Componentes para Automação Industrial" (1001-11 BR). As barras mostram o tempo de resposta por versão. Os códigos da tabela são do corpo da válvula, para aplicação individual; para manifold (fixação direta ou trilho DIN) o catálogo traz a família PVL-B22....
Corpo em poliamida e vedações em poliuretano, torque máximo de aperto das conexões de 10 Nm (G1/8), montagem em qualquer posição. Fornecida pré-lubrificada, normalmente sem necessidade de lubrificação adicional. Fluido: ar comprimido conforme ISO 8573-1 classe 3.4.3.
