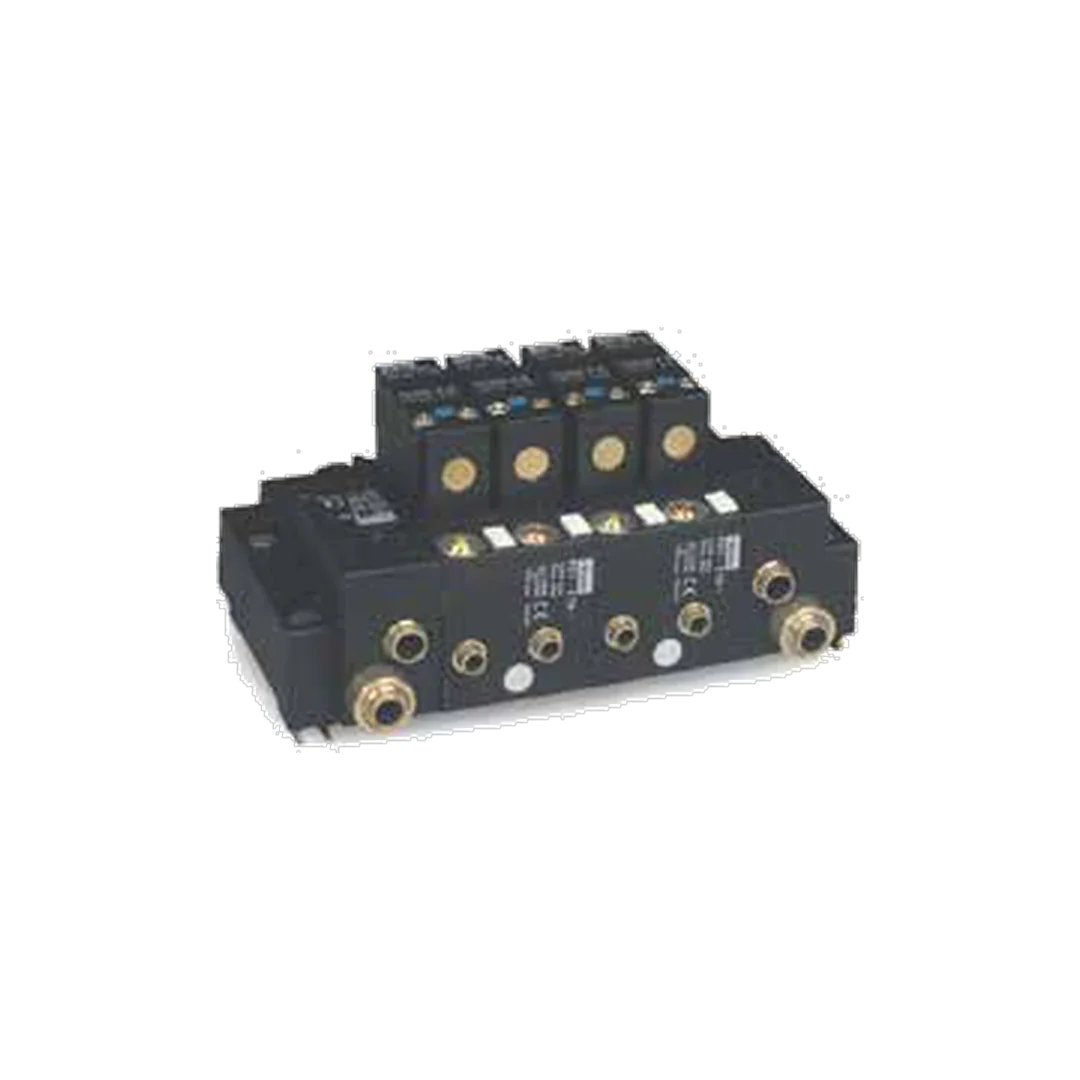

Válvulas Série PS1

A Série PS1 Parker é uma interface eletropneumática de válvulas de assento (poppet) de alta velocidade, com conexões elétricas individuais. Os corpos são de plástico leve, montados em um manifold em trilho DIN, e a linha é ideal para instalações em painéis.

Cada módulo tem conexão push-in (Ø4 ou Ø6 mm) ou M5, bloco de terminais embutido e indicador pneumático do estado da saída (fechada = vermelho; aberta = amarelo). Estão disponíveis módulos 3/2 normalmente fechados (NF) e normalmente abertos (NA) e 4/2 simples solenoide com retorno por mola ou duplo solenoide.

A série opera de 3 a 8 bar (interface 3/2 de baixa pressão, de 1 a 8 bar), com Qmax de 200 l/min e temperatura de -15 a +60 °C. O módulo de válvula de assento não é adequado para uso com válvulas de partida suave ou lenta.

Cabeças e caudas com alimentação simples ou dupla e um módulo de alimentação intermediário permitem alimentar grupos de módulos com pressões diferentes e ampliar a exaustão. O pressostato PS1-P1081 (fixo) ou PS1-P1091 (ajustável de 2 a 5 bar) completa o conjunto.

Principais pontos de destaque:

Válvulas de assento de alta velocidade em trilho DIN
Módulos 3/2 NF e NA e 4/2 simples e duplo solenoide
Push-in de Ø4 e Ø6 mm ou M5
Bloco de terminais e indicador pneumático
Pressão de 3 a 8 bar; Qmax de 200 l/min
Pressostato e alimentação intermediária opcionais

Solicitar Cotação Baixar Catálogo

Dados do catálogo técnico Parker

Detalhes técnicos

A Série PS1 é uma interface eletropneumática de válvulas de assento (poppet) de alta velocidade, em módulos leves de plástico montados em trilho DIN, com ligações elétricas individuais, bloco de terminais embutido e indicador pneumático da saída. É ideal para instalação em painéis, com módulos 3/2 NF e NA e 4/2 simples ou duplo solenoide.

Funções

3/2 NF, NA e 4/2

4/2 simples solenoide (mola) e duplo solenoide

Pressão de trabalho

3 a 8 bar

Interface 3/2 de baixa pressão: 1 a 8 bar

Vazão

Qmax 200 l/min

Válvula de assento de alta velocidade

Temperatura

-15 a +60 °C

Montagem em trilho DIN

Função (módulo sem solenoide)	Push-in Ø4 mm	M5	Push-in Ø6 mm	Peso
3/2 normalmente fechada (NF)	PS1-E111	PS1-E115	PS1-E116	52 a 55 g
3/2 normalmente aberta (NA)	PS1-E121	PS1-E125	PS1-E126	52 a 55 g
4/2 simples solenoide / mola	PS1-E181	PS1-E185	PS1-E186	120 a 125 g
4/2 duplo solenoide	PS1-E191	PS1-E195	PS1-E196	120 a 125 g

Dados do catálogo Parker PDE2600PNUK (Interface – PS1 Series), p. 506 a 508. O módulo de válvula de assento não é adequado para uso com válvulas de partida suave ou lenta. Visualização da saída: fechada = vermelho; aberta = amarelo.

Cabeças e caudas de alimentação simples ou dupla e módulo de alimentação intermediário permitem pressões diferentes por grupo de módulos. Pressostato acessório PS1-P1081 (limiar fixo, abaixo de 1,3 bar) e PS1-P1091 (ajustável de 2 a 5 bar), com contato reversível de 5 A/250 V e proteção IP40.
