Válvulas 3/2, 5/2 e 5/3 Vias em Linha ou Manifold

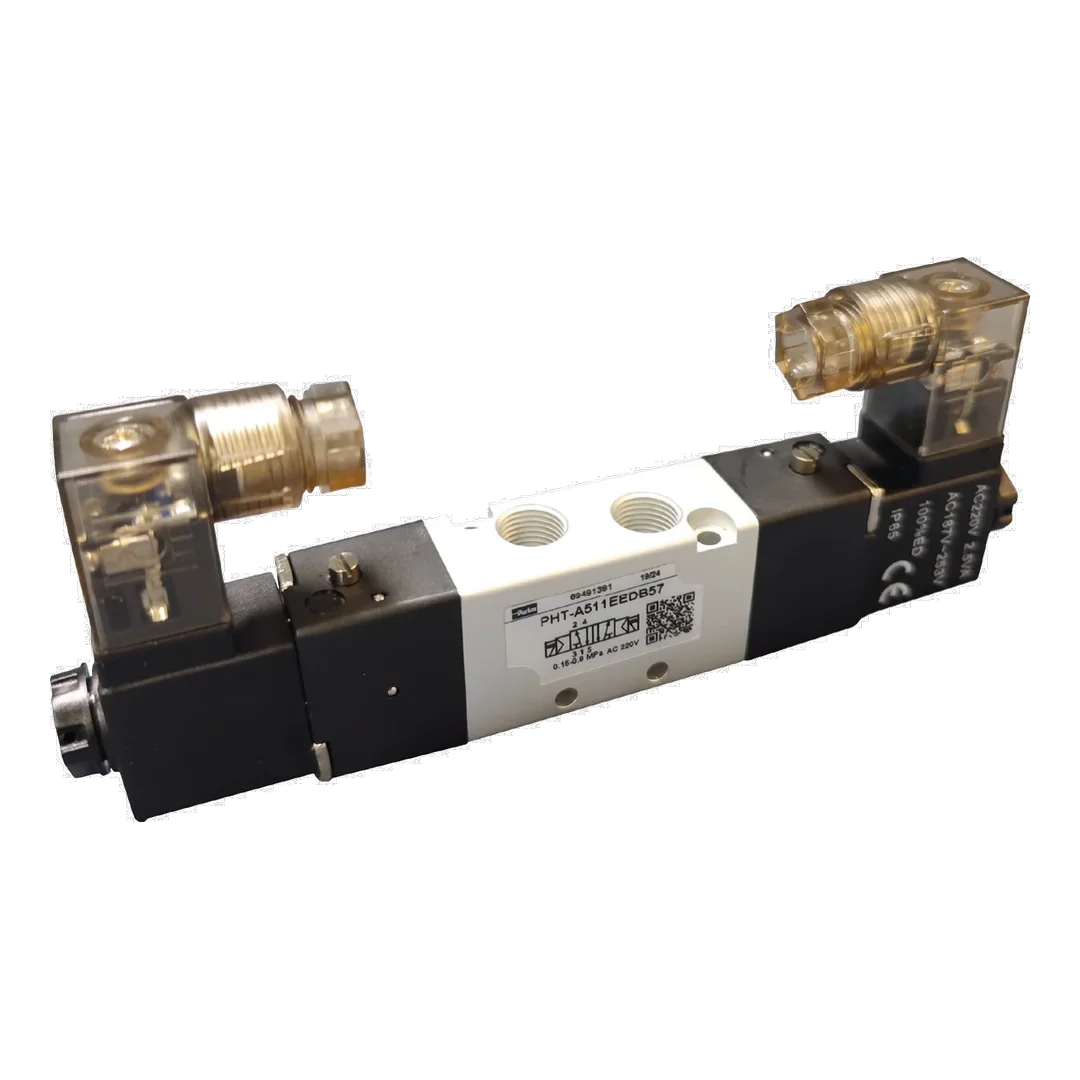

Válvulas Direcionais Série PHT
A Série PHT Parker reúne válvulas direcionais de carretel (spool) com vedações macias e pilotagem interna, desenvolvidas para o comando de cilindros e atuadores pneumáticos em máquinas e processos industriais. Estão disponíveis nas funções 3/2 normalmente fechada e normalmente aberta, 5/2 e 5/3 com centro fechado, aberto positivo ou aberto negativo.
O acionamento pode ser por solenoide ou por piloto pneumático, com retorno por mola, solenoide ou piloto, e atuador manual de botão rotativo. As bobinas estão disponíveis em 12 e 24 Vcc e em 24, 110 e 220 Vca, com conector DIN de 22 mm, proteção IP65 classe F e regime contínuo de 100%.
A linha cobre quatro tamanhos, com pórticos de G1/8 a G1/2 e coeficiente de vazão de 0,67 a 2,79 Cv, operando de 1,5 a 8 bar e temperatura ambiente de -20 a +60 °C. Há ainda a versão Namur em G1/4 para montagem direta sobre atuadores rotativos.
As válvulas podem ser montadas individualmente ou em bases manifold de 1 a 20 estações, para 3 ou 5 vias, com placas cegas para estações de reserva.
Principais pontos de destaque:
- Funções 3/2 NF/NA, 5/2 e 5/3 (CF, CAP e CAN)
- Acionamento por solenoide ou piloto pneumático
- Pórticos de G1/8 a G1/2; Cv de 0,67 a 2,79
- Pressão de trabalho de 1,5 a 8 bar
- Bobinas 12/24 Vcc e 24/110/220 Vca, IP65
- Versão Namur e manifolds de 1 a 20 estações
Dados do catálogo técnico Parker
Detalhes técnicos
A Série PHT reúne válvulas direcionais de carretel (spool) com vedações macias e pilotagem interna, montadas em linha ou em base manifold. Estão disponíveis nas funções 3/2 NF e NA, 5/2 e 5/3 (centro fechado, aberto positivo e aberto negativo), com acionamento por solenoide ou piloto pneumático e retorno por mola, solenoide ou piloto.
Funções
3/2, 5/2 e 5/3
5/3 com centro fechado, aberto positivo ou aberto negativo
Conexões
G1/8 a G1/2
Versão Namur G1/4 para atuadores rotativos
Pressão de trabalho
1,5 a 8 bar
Pressão máxima de entrada de 12 bar
Temperatura ambiente
-20 a +60 °C
Tempo de resposta de 50 ms; frequência de 5 Hz
| Tamanho | Pórticos | Orifício | Cv | Vazão 5/2 (L/min) | Vazão 5/3 (L/min) |
|---|---|---|---|---|---|
| 1/8 | G1/8 | 3,9 mm | 0,67 | 600 | 470 |
| 1/4 | G1/4 (escape G1/8) | 4,5 mm | 0,89 | 1.050 | 700 |
| 3/8 | G3/8 (escape G1/4) | 6,2 mm | 1,68 | 1.800 | 1.200 |
| 1/2 | G1/2 | 8,0 mm | 2,79 | 3.350 | 2.400 |
Comparativo técnico
Dados do catálogo Parker "Válvulas Direcionais PHT" (IHDC PNE 20230225 BR). Vazões das válvulas 5/2; nas funções 3/2 de 3/8" a vazão é de 1.500 L/min.
Bobinas de 2,5 W (1/8") e 3 W (1/4" a 1/2") em 12 e 24 Vcc; 2,5 a 3,5 VA em 24, 110 e 220 Vca. Conector DIN 22 mm, IP65 classe F, regime 100%. Ar filtrado 40 µm conforme ISO 8573 [7:4:4].
