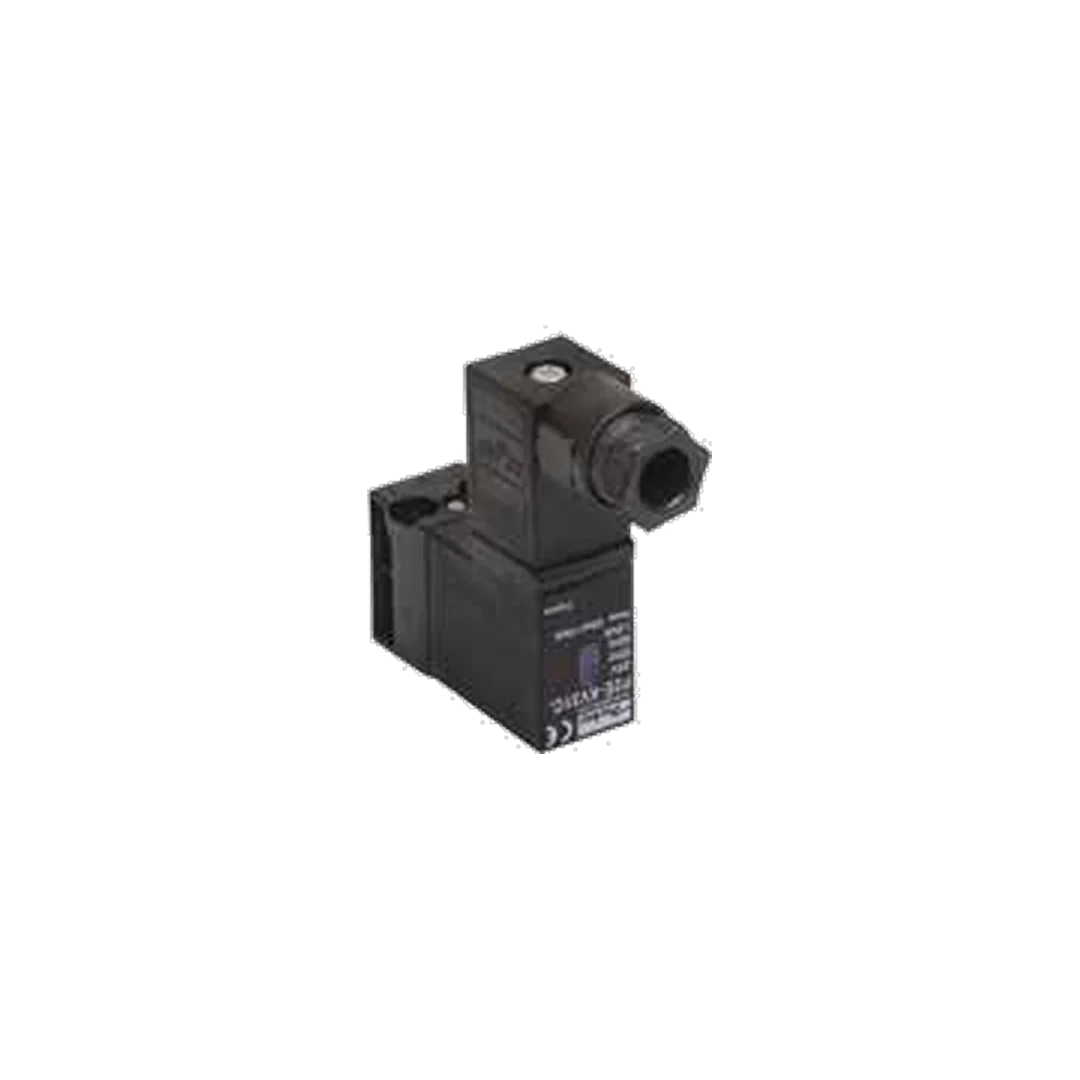

Operadores Solenoide 3/2 Compactos de 15 mm
Válvulas Série P2E
A Série P2E Parker reúne operadores solenoide de 15 mm de largura, válvulas 3/2 normalmente fechadas de dimensões muito compactas em relação à sua capacidade. Poucas peças móveis resultam em alta confiabilidade, comutação rápida e vida útil muito longa, de pelo menos 50 milhões de ciclos.
O consumo é baixo, de 1,2 W em 24 Vcc e 1,6 VA em 24 Vca, 115 Vca e 230 Vca. A válvula é de termoplástico e aço inox, com vedações em Viton e borracha nitrílica, para excelente resistência à corrosão, e o orifício de 1,0 mm (1,4 mm na alta vazão) a torna insensível ao ar sujo.
Há quatro versões: padrão (K), móbil (M, -40 a +70 °C, conforme EN 50155), alimentícia (Q, de exterior liso, sem frestas para acúmulo de sujeira) e de alta vazão (H, 50 Nl/min). Funcionam com todos os meios neutros, como ar comprimido, água, óleo hidráulico e muitos gases, de 0 a 10 bar.
A conexão elétrica é DIN 43650 forma C, com proteção IP65 (IP67 com cabo moldado), e o comando manual é opcional: sem, não travável (azul), travável (amarelo) ou estendido.
Principais pontos de destaque:
- Operador solenoide 3/2 NF de 15 mm de largura
- Versões padrão, móbil, alimentícia e alta vazão
- Consumo de 1,2 W (CC) e 1,6 VA (CA)
- Pressão de 0 a 10 bar; vida útil de 50 milhões de ciclos
- Conector DIN 43650 forma C; IP65 ou IP67
- Ar, água, óleo hidráulico e gases neutros
Dados do catálogo técnico Parker
Detalhes técnicos
A Série P2E reúne operadores solenoide de 15 mm de largura, válvulas 3/2 normalmente fechadas de dimensões muito compactas para a sua capacidade. A construção em termoplástico e aço inox com vedações em Viton e nitrílica resiste bem à corrosão, e as versões padrão, móbil, alimentícia e de alta vazão cobrem aplicações industriais, ferroviárias e de alimentos.
Função
3/2 NF (e NA)
Operador de 15 mm; conector DIN 43650 forma C
Pressão de trabalho
0 a 10 bar
Ar comprimido, água, óleo hidráulico e gases neutros
Consumo
1,2 W (CC)
1,6 VA em CA; regime contínuo de 100%
Vida útil
50 milhões
Ciclos, com ar a 6 bar e 20 °C
| Versão | Temperatura | Orifício | Qmax | Potência (mantida) |
|---|---|---|---|---|
| Padrão (K) | -15 a +60 °C | 1,0 mm | 33 Nl/min | 1,2 W (CC) / 1,6 VA (CA) |
| Alimentícia (Q) | -15 a +60 °C | 1,0 mm | 33 Nl/min | 1,2 W (CC) / 1,6 VA (CA) |
| Móbil (M) | -40 a +70 °C | 1,0 mm | 22 Nl/min | 1,4 W (CC) |
| Alta vazão (H) | -15 a +50 °C | 1,4 mm | 50 Nl/min | 1,8 W (CC) / 2,4 VA (CA) |
Comparativo técnico
Dados do catálogo Parker PDE2600PNUK (P2E-•V – Solenoid Operators 15 mm), p. 540 a 541. Tensões: 12, 24, 48, 115 e 230 V nas versões padrão e alimentícia; a móbil (EN 50155) tem tensões de 37,5 a 110 V. Exemplo de código: P2E-KS32C1 (24 Vcc, comando manual não travável azul).
Proteção IP65 (IP67 com cabo moldado); comando manual opcional (sem, não travável azul, travável amarelo, estendido). Solenoides padrão reconhecidos UL 429; a versão alimentícia tem exterior liso, sem frestas onde a sujeira possa se acumular.
