Válvulas de Assento de Alta Vazão para Serviço Pesado

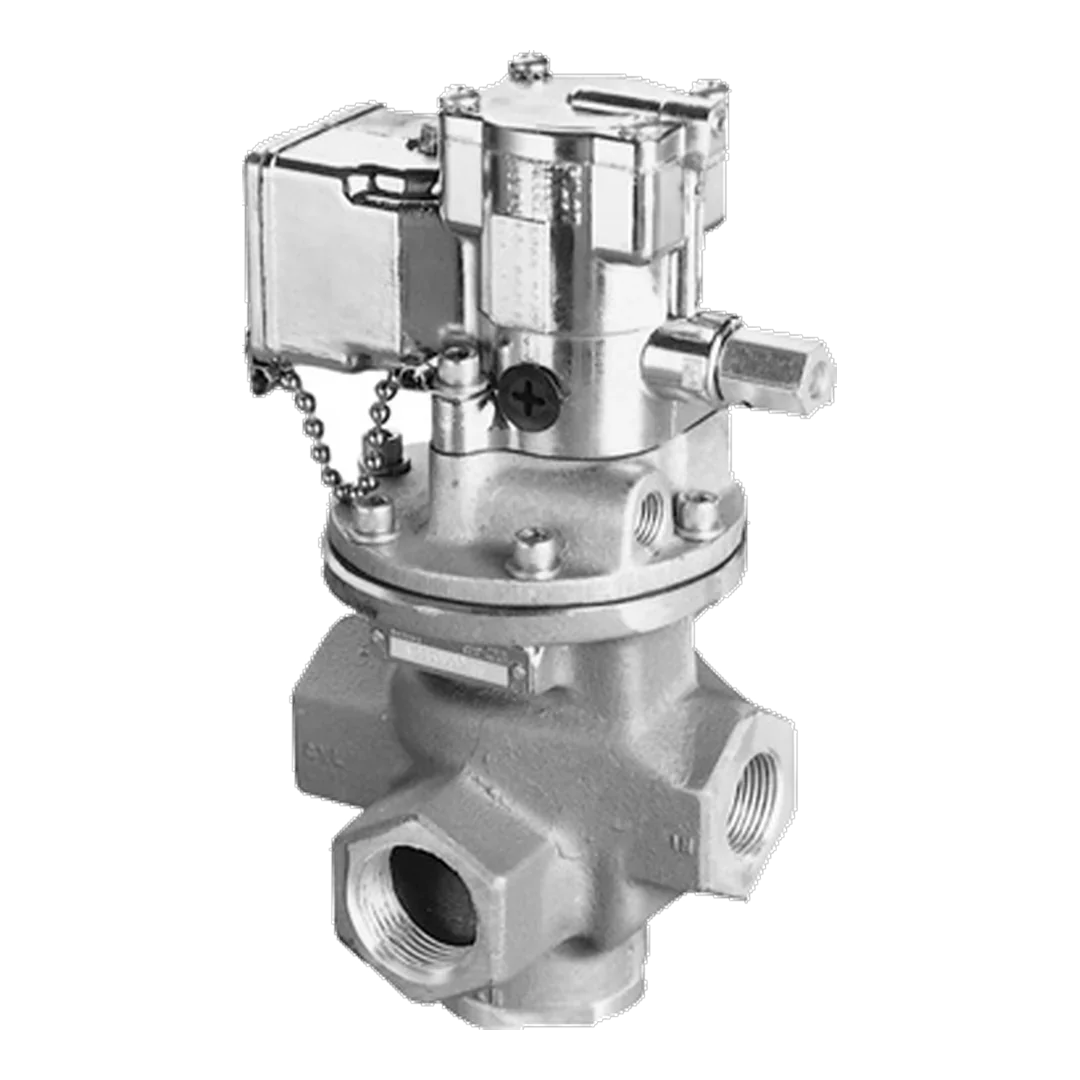

Válvulas Série N (Inline)
A Série N Parker reúne válvulas inline de assento (poppet) de alta vazão e curso curto, que há décadas operam sem falhas em fundições, siderúrgicas e plantas automotivas de fundição e estampagem. O nome Parker Pneumatic e Heavy Industrial é sinônimo de durabilidade e longa vida.
As funções são 2 vias normalmente fechada, 3 vias normalmente aberta e normalmente fechada e seletora, com piloto solenoide ou piloto remoto, em três tamanhos de corpo: 3/8" (Cv de 3,0 a 4,4), 3/4" (Cv de 9,0 a 11,0) e 1-1/4" (Cv de 20,0 a 30,0). As conexões vão de 3/8" a 1-1/2" NPT, com rosca BSPP (G) disponível.
O piloto solenoide opera de 20 a 140 psig com piloto interno (200 psig opcional nos corpos maiores), com opção de serviço contínuo e luzes indicadoras. O corpo é de alumínio fundido, o conjunto do poppet de alumínio e aço inox, e as vedações são nitrílicas.
A série tem opção NEMA 4 e versão para áreas classificadas (IP65), aprovação CE nos pilotos L e P padrão, e opera sem lubrificação, embora o uso de ar lubrificado prolongue a vida das vedações.
Principais pontos de destaque:
- Funções 2 vias NF, 3 vias NA e NF e seletora
- Corpos de 3/8", 3/4" e 1-1/4"; Cv de 3,0 a 30,0
- Conexões de 3/8" a 1-1/2" NPT ou BSPP
- Piloto solenoide (20 a 140 psig) ou remoto
- Opção de serviço contínuo e luzes indicadoras
- Opções NEMA 4 e para áreas classificadas (IP65)
Dados do catálogo técnico Parker
Detalhes técnicos
A Série N reúne válvulas inline de assento (poppet) de alta vazão e curso curto, projetadas para serviço pesado em fundições, siderúrgicas e linhas de estampagem e fundição automotivas. Oferece as funções 2 vias NF, 3 vias NA e NF e seletora, com piloto solenoide ou piloto remoto, em três tamanhos de corpo.
Funções
2 vias NF e 3 vias
3 vias NA e NF; função seletora
Corpos
3/8", 3/4" e 1-1/4"
Conexões de 3/8" a 1-1/2" NPT; rosca BSPP (G) disponível
Vazão
Cv 3,0 a 30,0
Alta vazão com curso curto do poppet
Temperatura
0 a 125 °F
Piloto remoto até 200 °F (93 °C)
| Corpo | Conexões (NPT) | Cv | Solenoide – piloto interno |
|---|---|---|---|
| 3/8" | 3/8" e 1/2" | 3,0 a 4,4 | 20 a 140 psig |
| 3/4" | 3/4" e 1" | 9,0 a 11,0 | 25 a 140 psig (200 psig opcional) |
| 1-1/4" | 1" e 1-1/2" | 20,0 a 30,0 | 25 a 140 psig (200 psig opcional) |
Comparativo técnico
Dados do catálogo Parker 0600P-13 (Inline Valve Products – N Series). Piloto remoto de 30 a 250 psi conforme a pressão de linha; a entrada da válvula não deve ser restringida e não se usa engate rápido na alimentação.
Corpo em alumínio fundido, poppet em alumínio e aço inox, vedações em nitrílica. Operação sem lubrificação (pré-lubrificada; recomenda-se ar lubrificado), piloto de serviço contínuo opcional, luzes indicadoras, opções NEMA 4 e para áreas classificadas (IP65).
