Válvulas 3 e 4 Vias Manuais e Mecânicas em Bronze
Válvulas Série M0

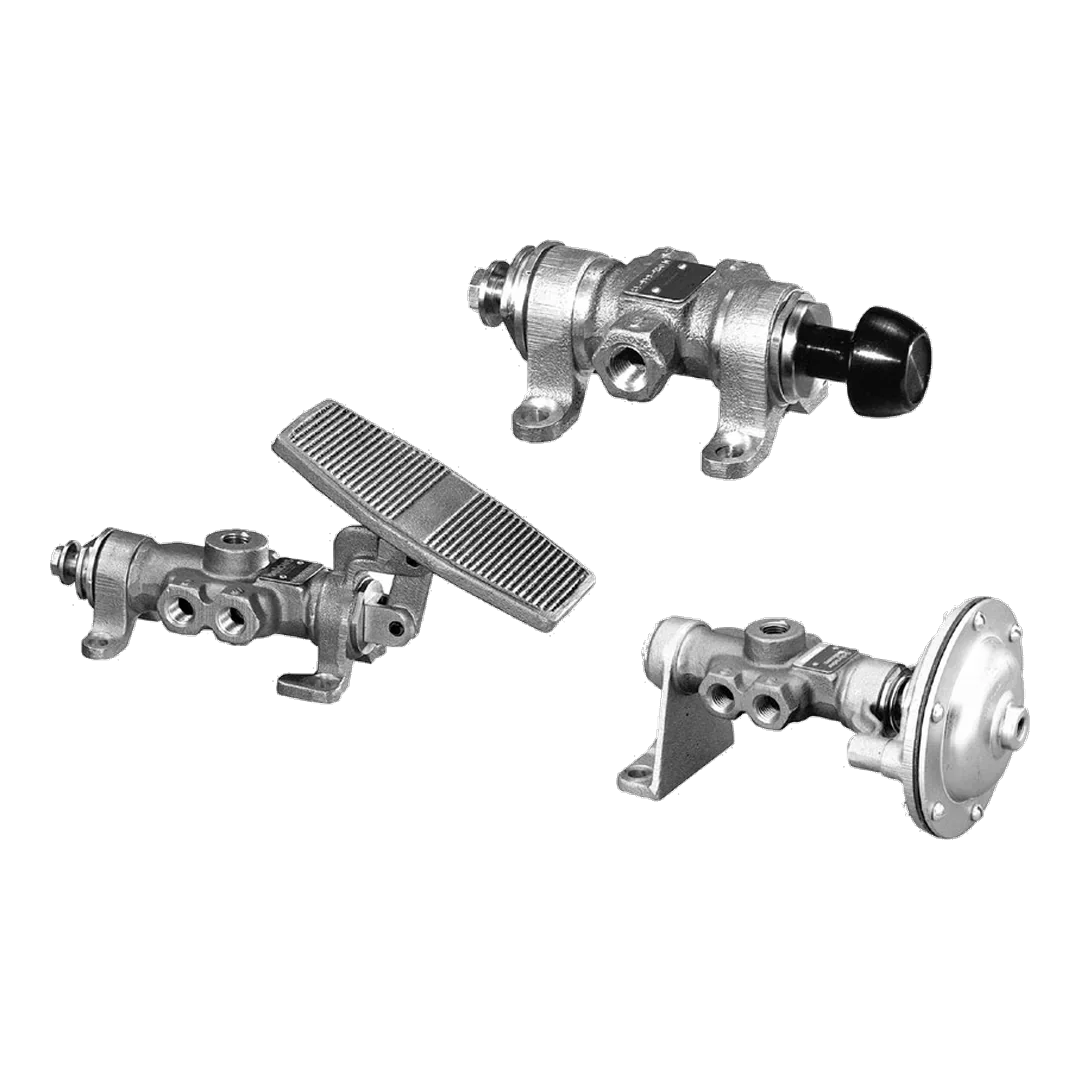

A Série M0 (MO) Parker reúne válvulas 3 e 4 vias de 2 posições, com corpo em bronze de alta pressão resistente à corrosão e haste flutuante de aço inoxidável cromado, sem contato metal com metal. Os espaçadores de latão de alta vazão posicionam os anéis O-ring, permitem ligação invertida e operação com vácuo.
Os operadores são intercambiáveis: manopla com detente, botão, palma, alavanca, pedal, treadle, clevis, came e ainda operadores pneumáticos de diafragma e de cilindro. Há fixação em painel com porca ou com suporte de pé, e as extremidades também são intercambiáveis. A manutenção dispensa desmontar a tubulação.
As conexões vão de 1/4" a 3/4" NPTF, com Cv de 2,4 a 9,5 nas válvulas de 3 vias e de 2,4 a 8,7 nas de 4 vias. A pressão máxima chega a 225 psi (1/4" e 3/8"), a temperatura vai de -15 °F a 200 °F (-26 a 93 °C) e o vácuo é aceito até 1" Hg do perfeito.
Os O-rings, especialmente formulados, são adequados a ar sem lubrificação e a óleo em baixa pressão, e o escape canalizado facilita o uso de silenciadores. Não use estas válvulas para acionar prensas ou dobradeiras.
Principais pontos de destaque:
- Válvulas 3 e 4 vias, 2 posições, corpo em bronze
- Conexões de 1/4" a 3/4" NPTF
- Cv de 2,4 a 9,5; até 225 psi
- -26 a +93 °C; vácuo até 1" Hg do perfeito
- Operadores manuais, mecânicos e pneumáticos
- Operadores e extremidades intercambiáveis
Dados do catálogo técnico Parker
Detalhes técnicos
A Série M0 (MO) reúne válvulas 3 e 4 vias de 2 posições, com corpo em bronze de alta pressão e haste flutuante em aço inox cromado, sem contato metal-metal. Operadores intercambiáveis — botão, manopla, alavanca, pedal, clevis, came, diafragma e cilindro pneumático — permitem comandar desde acionamentos manuais até sinais de ar.
Funções
3 e 4 vias
2 posições; consultar a fábrica para 2 vias e 3 posições
Conexões
1/4" a 3/4" NPTF
Com espaçadores de latão e escape canalizado
Pressão máxima
até 225 psi
Ar e hidráulico; vácuo até 1" Hg do perfeito
Temperatura
-26 a +93 °C
-15 °F a 200 °F
| Porta | Cv – 3 vias (1→2) | Cv – 4 vias (1→2) | Pressão máx.: detent, alavanca, pedal | Pressão máx.: botão e palma (3 / 4 vias) |
|---|---|---|---|---|
| 1/4" | 2,4 | 2,4 | 225 psi | 200 / 180 psi |
| 3/8" | 3,2 | 3,4 | 225 psi | 175 / 170 psi |
| 1/2" | 5,0 | 5,2 | 215 psi | 160 / 150 psi |
| 3/4" | 9,5 | 8,7 | 200 psi | 150 / 150 psi |
Comparativo técnico
Dados do catálogo Parker 0600P-13 (MO Series). Vazão conforme NFPA/T3.21.3-1974. Operadores de diafragma com sinal de 20 a 60 psi e de cilindro com sinal de 20 a 250 psi.
Anéis O-ring em Buna-N impregnados com dissulfeto de molibdênio, adequados a ar sem lubrificação e óleo em baixa pressão. Instale proteção nas válvulas de acionamento manual e de pedal. Não use estas válvulas para acionar prensas ou dobradeiras (OSHA 1910.217).
