Válvulas ISO com Tecnologia de Comutação Cerâmica
Válvulas Série ISOMAX (ISO 15407-1 e ISO 5599-1)

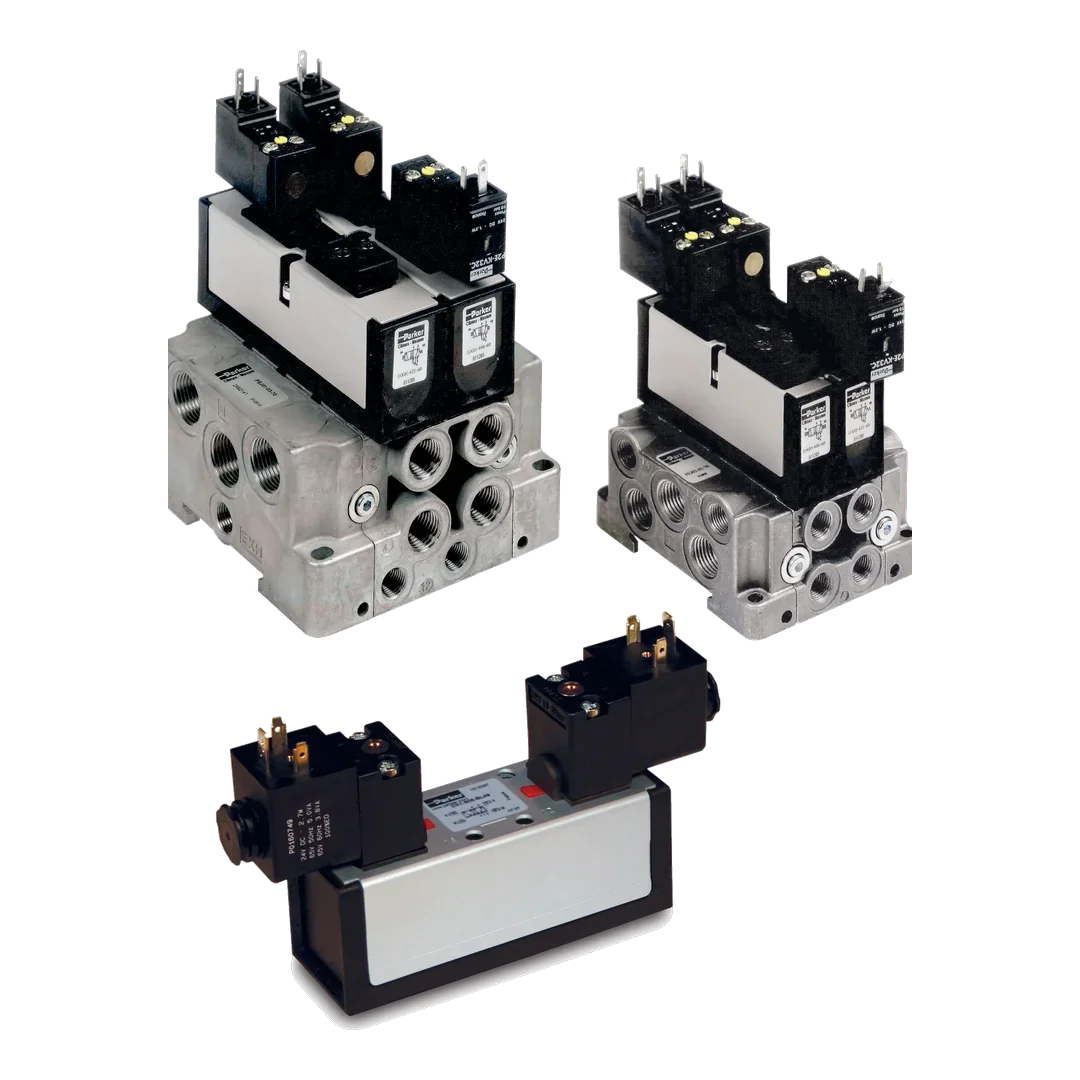

A Série ISOMAX (DX) Parker reúne válvulas direcionais 5/2 e 5/3 para montagem sobre base conforme as normas ISO 15407-1 (tamanhos 02 e 01) e ISO 5599-1 (tamanhos 1, 2 e 3). O padrão ISO garante intercambiabilidade com bases e manifolds de mercado e facilita a padronização de máquinas.
O elemento de comando utiliza placa cerâmica deslizante sobre assento autolubrificante, sem vedações dinâmicas. Isso resulta em vida útil superior a 100 milhões de ciclos, baixo atrito, baixa sensibilidade à qualidade do ar e operação com ar lubrificado ou seco.
As válvulas são fornecidas com acionamento por solenoide (15 mm nos tamanhos 02 e 01 e 30 mm com conector DIN 43650 forma A ou M12 nos tamanhos 1, 2 e 3) ou por piloto pneumático, com seletor de pilotagem interna ou externa, comando manual com ou sem trava, proteção IP65 e opções com certificação ATEX.
Operam até 10 bar (12 bar na versão pneumática), com vazões nominais de 6,3 a 64 l/s. Bases individuais, bases VDMA 24345 e manifolds com alimentação lateral ou inferior completam a linha.
Principais pontos de destaque:
- Normas ISO 15407-1 (tam. 02 e 01) e ISO 5599-1 (tam. 1, 2 e 3)
- Comutação cerâmica: mais de 100 milhões de ciclos
- Funções 5/2 e 5/3, solenoide ou pneumáticas
- Opera com ar lubrificado ou não lubrificado
- Pressão até 10 bar; vazão nominal até 64 l/s
- IP65, conectores DIN ou M12 e opções ATEX
Dados do catálogo técnico Parker
Detalhes técnicos
A Série ISOMAX (DX) reúne válvulas 5/2 e 5/3 montadas sobre base conforme ISO 15407-1 (tamanhos 02 e 01) e ISO 5599-1 (tamanhos 1, 2 e 3). A comutação por placa cerâmica deslizante dispensa vedações dinâmicas no elemento de comando, garantindo vida útil acima de 100 milhões de ciclos com ar lubrificado ou seco.
Normas
ISO 15407-1 e 5599-1
Tamanhos 02, 01, 1, 2 e 3; interface CNOMO
Funções
5/2 e 5/3
Retorno por mola, diferencial, duplo solenoide ou pneumático
Pressão de trabalho
até 10 bar
Versão pneumática até 12 bar (tamanhos 1, 2 e 3)
Temperatura
-10 a +60 °C
Ar filtrado 40 µm, lubrificado ou não
| Tamanho | Norma | Conexão típica | c (Nl/s·bar) | Qn (l/s) | Qmax (l/s) |
|---|---|---|---|---|---|
| 02 | ISO 15407-1 | G1/8 | 1,5 | 6,3 | 10,6 |
| 01 | ISO 15407-1 | G1/4 | 2,5 | 9,8 | 17,1 |
| 1 | ISO 5599-1 | G1/4 | 3,8 | 17,2 | 25,5 |
| 2 | ISO 5599-1 | G3/8 | 8,2 | 38,3 | 58,7 |
| 3 | ISO 5599-1 | G1/2 | 14,5 | 64,0 | 101,0 |
Comparativo técnico
Dados do catálogo Parker "ISOMAX DX ISO Valve Series" (PDE2568TCUK). Vazões conforme ISO 6358 para a função 5/2; nas válvulas 5/3 a vazão é de 10 a 20% menor.
Corpo em poliamida reforçada com fibra de vidro e tampas em alumínio anodizado; vedações em nitrílica e molas em aço inox. Solenoide de 15 mm nos tamanhos 02 e 01 e de 30 mm (DIN 43650 forma A ou M12) nos tamanhos 1, 2 e 3; IP65 e opções ATEX.
