Válvula Rotativa 4/3 de Centro Fechado com Alavanca
Válvula Rotativa Série HVN

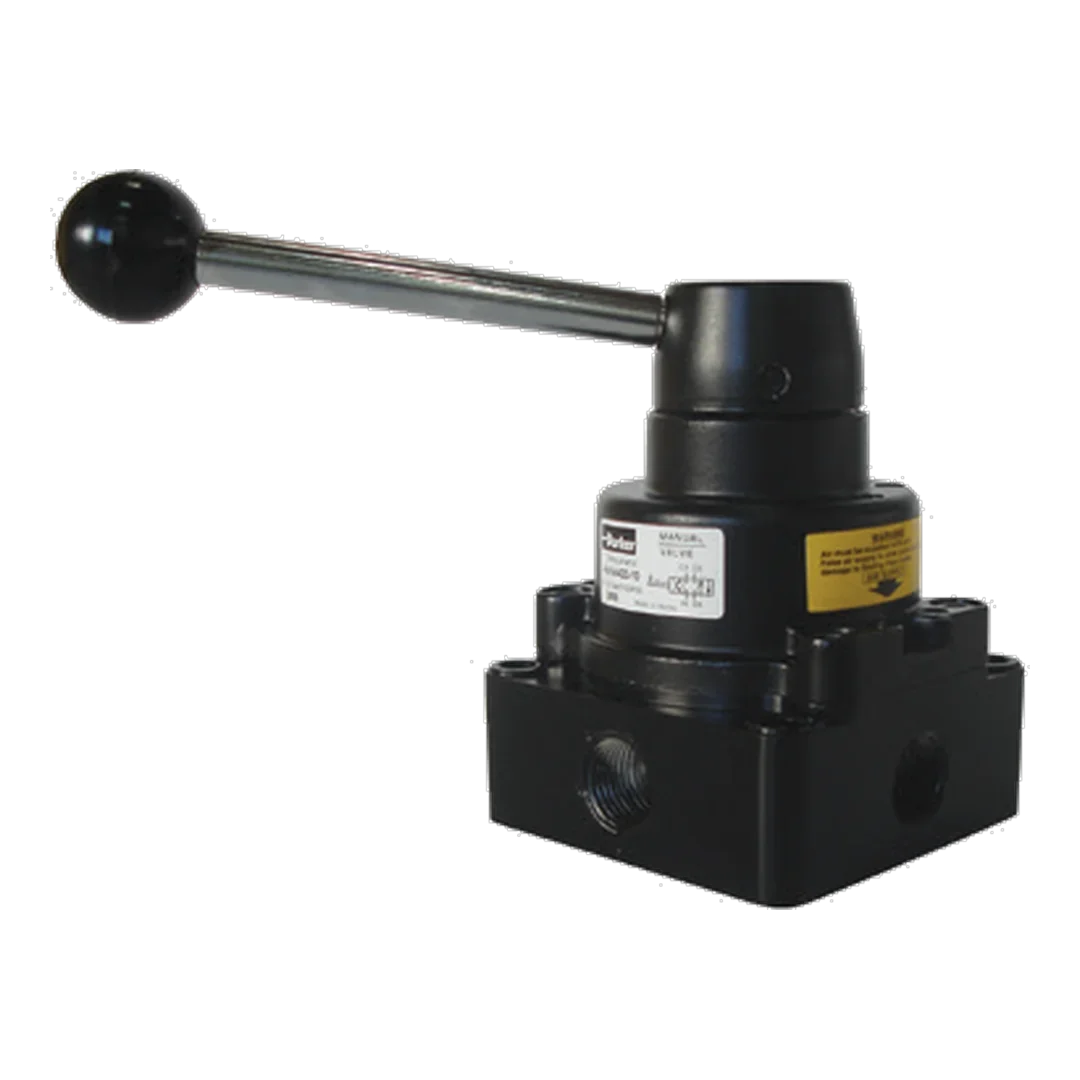

A Válvula Rotativa Série HVN Parker é uma válvula 4/3 de centro fechado (CF) de acionamento manual por alavanca, com corpo em alumínio, vedações em poliuretano e tampa de Zamac. É indicada para o comando manual de cilindros e atuadores pneumáticos.
Está disponível em três versões: Mini de 1/4" (HVN4200-8, Cv 0,5) e Média de 3/8" (HVN4400-10, Cv 1,4) e de 1/2" (HVN4400-15, Cv 1,5), todas com conexões NPT. Os kits de reparo são o HVRK420001 (HVN4200) e o HVRK440001 (HVN4400).
A pressão de trabalho vai de 0 a 10 bar, a temperatura de 0 a +60 °C, e o fluido é ar comprimido conforme ISO 8573-1 classe 3.4.3.
No catálogo americano 0600P-13, a mesma família aparece como HV Valve Series, com projeto compacto e simples de disco rotativo de acionamento direto, portas laterais e ação de alavanca com detente suave.
Principais pontos de destaque:
- Válvula rotativa 4/3 de centro fechado (CF)
- Conexões de 1/4", 3/8" e 1/2" NPT
- Cv de 0,5, 1,4 e 1,5
- Pressão de 0 a 10 bar; 0 a +60 °C
- Corpo em alumínio e vedações em poliuretano
- Kits de reparo disponíveis
Dados do catálogo técnico Parker
Detalhes técnicos
A Série HVN reúne válvulas rotativas de acionamento manual por alavanca, com função 4/3 de centro fechado, corpo em alumínio e vedações em poliuretano. Disponíveis em 1/4", 3/8" e 1/2" NPT, com vazão de até 1,5 Cv, são indicadas para comando manual de cilindros e atuadores em ar comprimido.
Função
4/3 CF
Válvula rotativa com alavanca; centro fechado
Conexões
1/4", 3/8" e 1/2"
NPT
Vazão
Cv 0,5 a 1,5
0,5 (1/4"), 1,4 (3/8") e 1,5 (1/2")
Pressão / temperatura
0 a 10 bar
0 a +60 °C; ar conforme ISO 8573-1 classe 3.4.3
| Versão | Conexão | Cv | Referência | Kit de reparo |
|---|---|---|---|---|
| Mini | 1/4" | 0,5 | HVN4200-8 | HVRK420001 |
| Média | 3/8" | 1,4 | HVN4400-10 | HVRK440001 |
| Média | 1/2" | 1,5 | HVN4400-15 | HVRK440001 |
Comparativo técnico
Dados do catálogo Parker "Componentes para Automação Industrial" (1001-11 BR), Válvulas Rotativas Série HV. No catálogo americano 0600P-13 a mesma família aparece como HV Valve Series: válvula de disco rotativo de acionamento direto, com alavanca de ação por detente.
Materiais: corpo de alumínio, vedações de poliuretano e tampa de Zamac.
