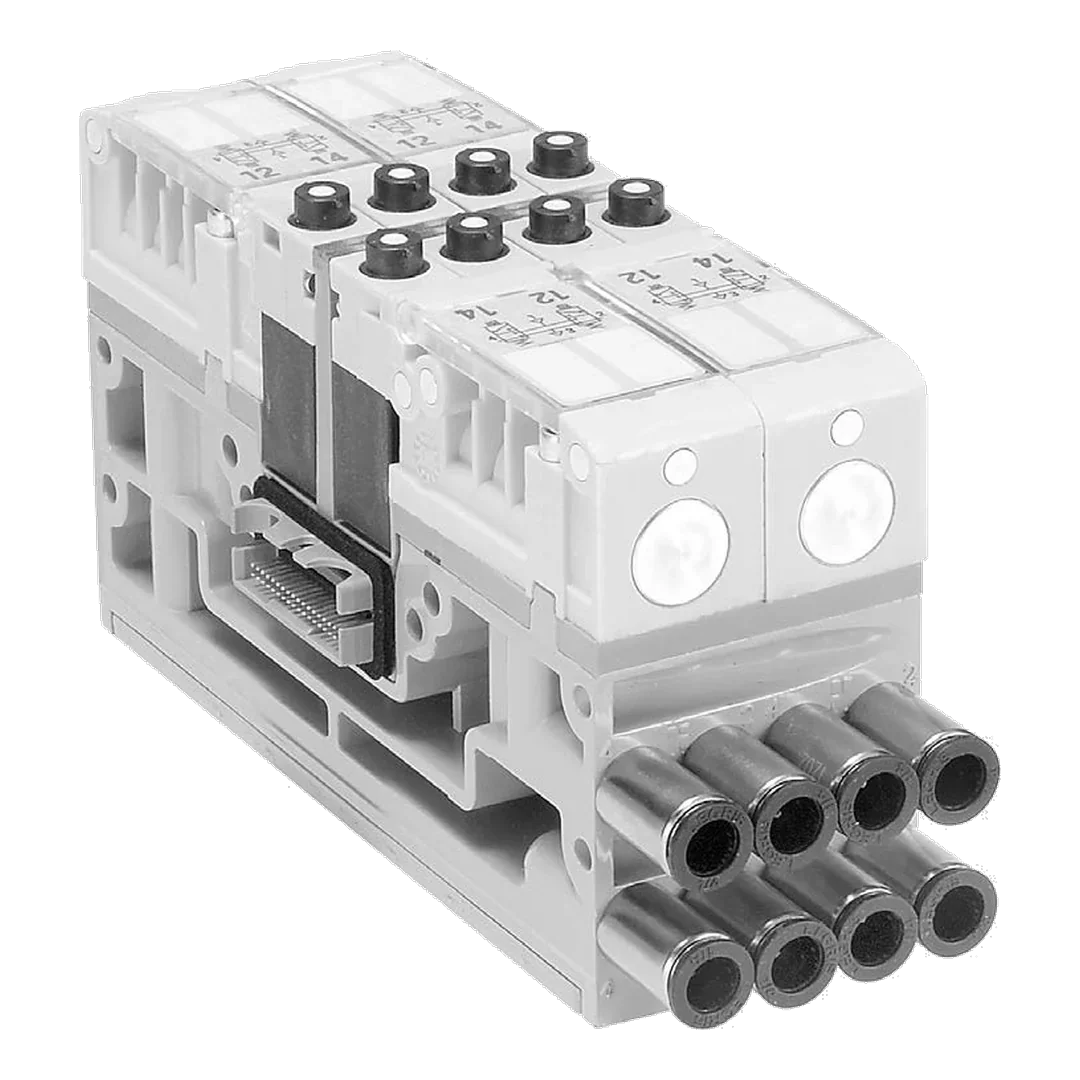

Válvulas Série H Micro

O Sistema H Series Micro Parker incorpora um projeto que economiza espaço, com as válvulas montadas costas com costas: quatro válvulas ocupam apenas 42 mm de largura no manifold, ou seja, 10,5 mm por válvula, e cada uma atinge uma vazão de 0,35 Cv. É uma solução plug-in que simplifica a fiação com conectores de 25 pinos ou sistemas fieldbus.

A fiação fica centralizada no manifold, e a eletrônica plug-in das válvulas reduz ou elimina os custos do sistema de fiação. As válvulas podem ser arranjadas em qualquer combinação, com várias zonas de pressão no mesmo manifold e opções de pilotagem interna e externa para aplicações do vácuo a 145 psi.

O solenoide é de 24 Vcc e 1,0 W, com LEDs integrados que identificam os solenoides ativos, proteção IP65 e comando manual configurável (não travável, travável ou sem comando). Os manifolds têm portas laterais e inferiores, M7 nos manifolds e 3/8" nas placas de extremidade.

As plataformas de manifold incluem D-sub de 25 pinos, módulos IO-Link tipo A e B e manifolds Moduflex fieldbus com EtherNet/IP, Profinet, EtherCAT e Modbus TCP. Os sistemas Add-a-fold entregam conjuntos completos, com válvulas, manifolds, placas, conexões e silenciadores.

Principais pontos de destaque:

Quatro válvulas em 42 mm de largura (10,5 mm cada)
Vazão de 0,35 Cv por válvula (0,30 Cv nas de 3 posições)
Do vácuo a 120 psig (8,2 bar); -15 a +49 °C
Solenoide de 24 Vcc e 1,0 W, LED, IP65
D-sub 25 pinos, IO-Link e Ethernet industrial
Vedações bidirecionais, sem lubrificação

Solicitar Cotação Baixar Catálogo

Dados do catálogo técnico Parker

Detalhes técnicos

O Sistema H Series Micro combina válvulas montadas costas com costas em manifold, com quatro válvulas em apenas 42 mm de largura (10,5 mm por válvula) e vazão de 0,35 Cv cada. As válvulas plug-in simplificam a fiação, com conectores de 25 pinos, IO-Link ou fieldbus, e podem ser arranjadas em qualquer combinação.

Vazão

0,35 Cv

2 posições e dual 3/2; 0,30 Cv nas de 3 posições

Pressão de trabalho

vácuo a 8,2 bar

Vácuo a 120 psig; pilotagem interna ou externa

Conexões

M7 e 3/8"

M7 nos manifolds; 3/8" nas placas de extremidade

Solenoide

24 Vcc, 1,0 W

LED indicador; proteção IP65

Função	Cv	c (Nl/s·bar)	b	Qn (Nl/min)	Qmax (Nl/min)
2 posições e dual 3/2	0,35	1,2	0,13	282	510
3 posições	0,30	1,0	0,13	228	402

Dados do catálogo Parker 0600P-13 (H Series Micro). Pilotagem mínima de 25 a 45 psi e máxima de 120 psi conforme o código da válvula (ex.: HMEVX2049A – 40 psi). Temperatura de -15 a +49 °C (5 a 120 °F).

Corpo em poliamida reforçada com fibra de vidro, placas de extremidade e manifolds em alumínio, carretel em latão e borracha nitrílica; vedações bidirecionais com sistema de compensação de desgaste e operação sem lubrificação. Plataformas: D-sub 25 pinos, IO-Link classes A e B e nós Moduflex Ethernet (EtherNet/IP, Profinet, EtherCAT, Modbus/TCP e PowerLink).
