Válvulas ISO 15407 e 5599 para Manifold, de 0,55 a 6,0 Cv

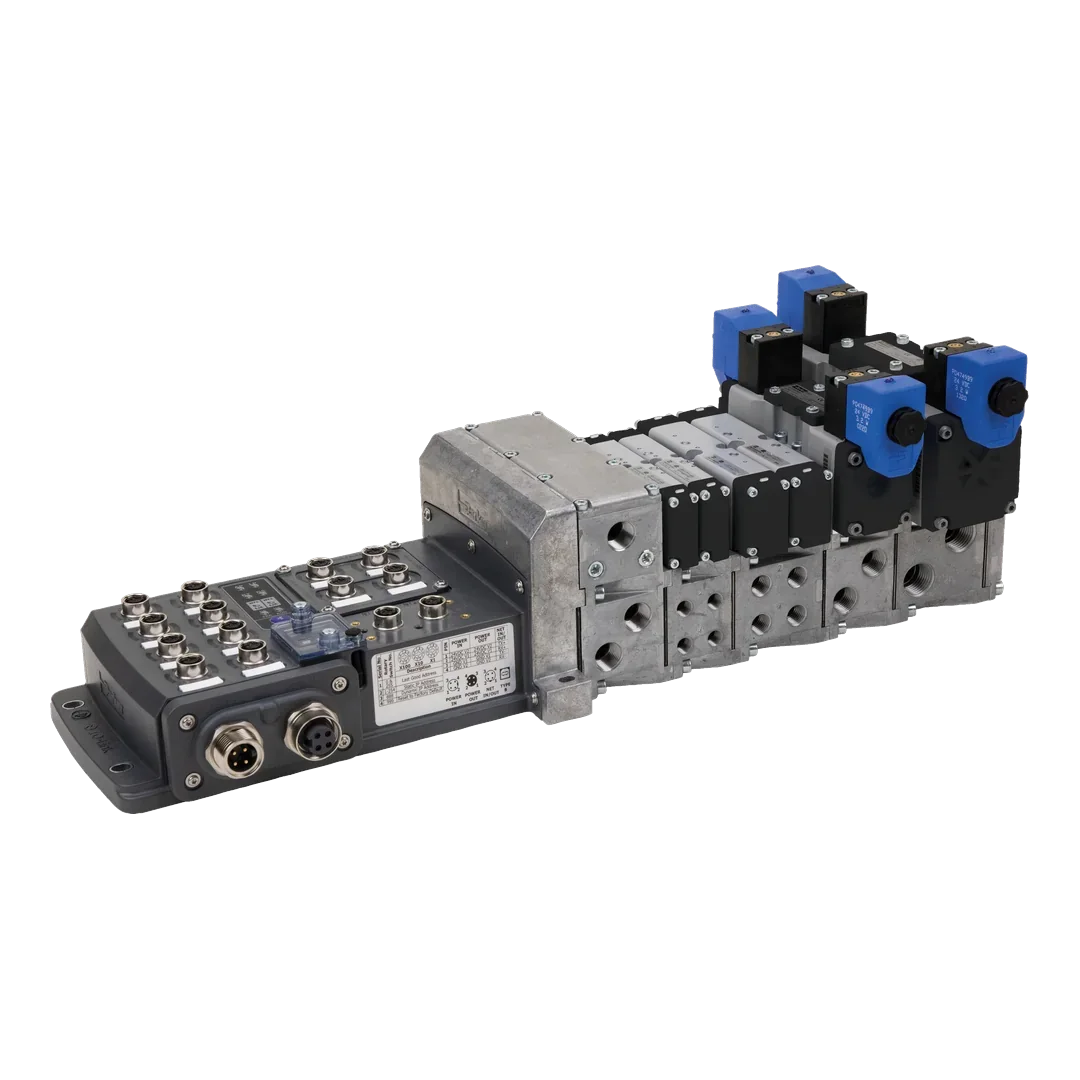

Válvulas Série H ISO
A Série H ISO Parker atende às normas internacionais ISO 15407 e ISO 5599, o que dá máxima flexibilidade ao usuário final. É a linha premium de montagem em manifold da Parker, com uma família de válvulas de vazão de 0,55 Cv a 6,0 Cv e ampla variedade de acessórios e opções para os construtores de máquinas.
São cinco tamanhos — HB (1/8", 0,55 Cv), HA (1/4", 1,1 Cv), H1 (3/8", 1,5 Cv), H2 (1/2", 3,0 Cv) e H3 (3/4", 6,0 Cv) —, e HB, HA, H1 e H2 podem ser montados no mesmo manifold H Universal. O H3 usa o manifold H Classic e só se combina com o H Universal com o kit de transição H3.
A linha opera do vácuo a 145 psig (10 bar), de 5 °F a 120 °F (-15 a 49 °C), com solenoides de 24 Vcc e 120 Vca (HB e HA: 1,0 W; H1 a H3: 3,2 W em 24 Vcc). Está disponível em versões plug-in (ISO 15407-2 e 5599-2) e não plug-in (ISO 15407-1 e 5599-1), em rosca NPT ou BSPP (G).
A fiação pode ser individual, com conectores DIN ou centrais, ou coletiva, com conectores multipinos, D-sub de 25 pinos, M23 ou soluções em rede: nós P2H Ethernet e IO-Link, portais PCH e Turck, com proteção IP65 e aprovação cCSAus.
Principais pontos de destaque:
- Normas ISO 15407 e ISO 5599, plug-in e não plug-in
- Cinco tamanhos: HB, HA, H1, H2 e H3, de 0,55 a 6,0 Cv
- Do vácuo a 145 psig (10 bar)
- Fiação individual, coletiva (D-sub, M23) ou em rede
- Nós P2H Ethernet e IO-Link, portais PCH e Turck
- IP65, aprovação cCSAus, NPT ou BSPP
Dados do catálogo técnico Parker
Detalhes técnicos
A Série H ISO atende às normas ISO 15407 e ISO 5599 e é a linha premium de montagem em manifold da Parker, com vazões de 0,55 a 6,0 Cv em cinco tamanhos que podem ser montados no mesmo manifold (HB, HA, H1 e H2 no manifold H Universal). Está disponível em versões plug-in e não plug-in, com fiação individual, coletiva ou em rede.
Normas
ISO 15407 e 5599
Versões plug-in (-2) e não plug-in (-1)
Vazão
0,55 a 6,0 Cv
Cinco tamanhos: HB, HA, H1, H2 e H3
Pressão de trabalho
vácuo a 10 bar
Até 145 psig; -15 a +49 °C
Solenoides
24 Vcc / 120 Vca
HB e HA: 1,0 W; H1 a H3: 3,2 W (24 Vcc) ou 1,3 W
| Tamanho | Largura | Conexão | Cv | Norma / tamanho ISO |
|---|---|---|---|---|
| HB | 18 mm | 1/8" | 0,55 | ISO 15407 – tamanho 02 |
| HA | 26 mm | 1/4" | 1,1 | ISO 15407 – tamanho 01 |
| H1 | 40 mm | 3/8" | 1,5 | ISO 5599 – tamanho 1 |
| H2 | 53 mm | 1/2" | 3,0 | ISO 5599 – tamanho 2 |
| H3 | 55 mm | 3/4" | 6,0 | ISO 5599 – tamanho 3 |
Comparativo técnico
Dados do catálogo Parker "H Series ISO & Network Connectivity" (0699P). O H3 usa o manifold H Classic e só se combina com o H Universal com o kit de transição H3. Rosca NPT ou BSPP (G) padrão; portas BSPP conforme ISO 1179.
Corpo em alumínio, tampas em PBT, vedações em nitrílica e carretel de alumínio. IP65 e aprovação cCSAus. Conectividade: D-sub 25 pinos, M23, caixa de terminais e nós P2H Ethernet e IO-Link, portais PCH e Turck.
