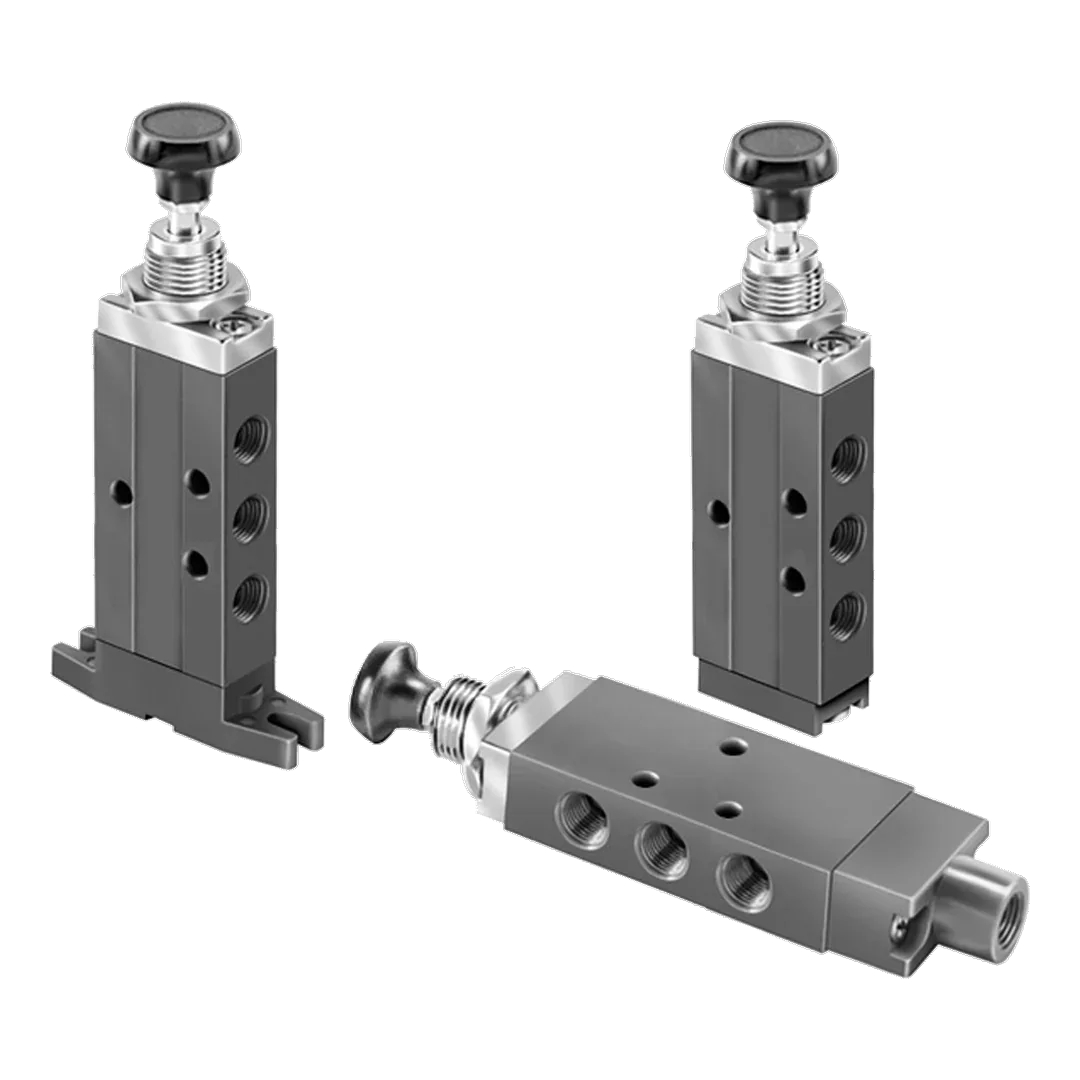

Válvulas Série Directair

A Série Directair Parker reúne válvulas manuais e mecânicas de corpo em alumínio extrudado, com conexões diretas na válvula, em duas linhas: a Directair 2, de 1/8", e a Directair 4, de 1/4". Estão disponíveis em versões 3 vias e 4 vias, com acionamento por botão, rolete, alavanca, toggle e pedal.

Na Directair 2, a versão de assento (poppet) de 0,17 Cv é econômica e de 3 vias normalmente fechada; a versão de carretel com "packed bore" de 0,20 Cv tem carretel de aço inox e O-rings de fluorcarbono, em 3 e 4 vias. A Directair 4 entrega 0,83 Cv em carretel de aço inox, também em 3 e 4 vias.

As válvulas trabalham do vácuo a 150 psi (a versão poppet não pode ser usada em vácuo) e de 0 a 80 °C. O retorno pode ser por mola, manual ou por piloto, e há versões com fixação por pé. Kits de fixação em painel, protetor de pedal e kits de reparo completam a linha.

Saem de fábrica pré-lubrificadas e podem operar sem lubrificação adicional, com vida útil reduzida; para máxima vida use ar limpo e lubrificado. Não use estas válvulas para acionar prensas ou dobradeiras.

Principais pontos de destaque:

Directair 2 (1/8") e Directair 4 (1/4")
Versões poppet (0,17 Cv) e carretel (0,20 e 0,83 Cv)
Funções 3 e 4 vias; retorno mola, manual ou piloto
Botão, rolete, alavanca, toggle e pedal
Do vácuo a 150 psi; 0 a 80 °C
Carretel em aço inox e vedações em fluorcarbono

Solicitar Cotação Baixar Catálogo

Dados do catálogo técnico Parker

Detalhes técnicos

A Série Directair reúne válvulas manuais e mecânicas de corpo em alumínio extrudado, com conexões diretas na válvula. A Directair 2 (1/8") oferece versões de assento (poppet) econômicas e de carretel com vedações de fluorcarbono; a Directair 4 (1/4") entrega 0,83 Cv em carretel de aço inox, em funções de 3 e 4 vias.

Funções

3 e 4 vias

Poppet 3 vias NF; carretel 3 e 4 vias

Conexões

1/8" e 1/4"

Directair 2 e Directair 4

Pressão de trabalho

vácuo a 150 psi

A versão poppet não pode ser usada em vácuo

Temperatura

0 a +80 °C

32 °F a 175 °F

Linha	Conexão	Tipo	Cv	Funções
Directair 2	1/8"	Poppet (assento)	0,17	3 vias NF
Directair 2	1/8"	Carretel	0,20	3 e 4 vias
Directair 4	1/4"	Carretel	0,83	3 e 4 vias

Comparativo técnico

Directair 2 – poppet0,17 Cv

Directair 2 – carretel0,2 Cv

Directair 4 – carretel0,83 Cv

Dados do catálogo Parker 0600P-13 (Directair 2 & 4 Series). Acionamentos: botão, rolete, alavanca, toggle e pedal, com retorno por mola, manual ou piloto. Esforço de acionamento da Directair 4 (2 posições, a 100 psig): botão 13 lb, alavanca 4 lb.

Corpo e alojamentos em alumínio extrudado, buchas e pistão piloto em latão, carretel em aço inox, vedações dinâmicas em fluorcarbono. Pré-lubrificada; para máxima vida use ar limpo e lubrificado (óleo F442). Não use estas válvulas para acionar prensas ou dobradeiras.
