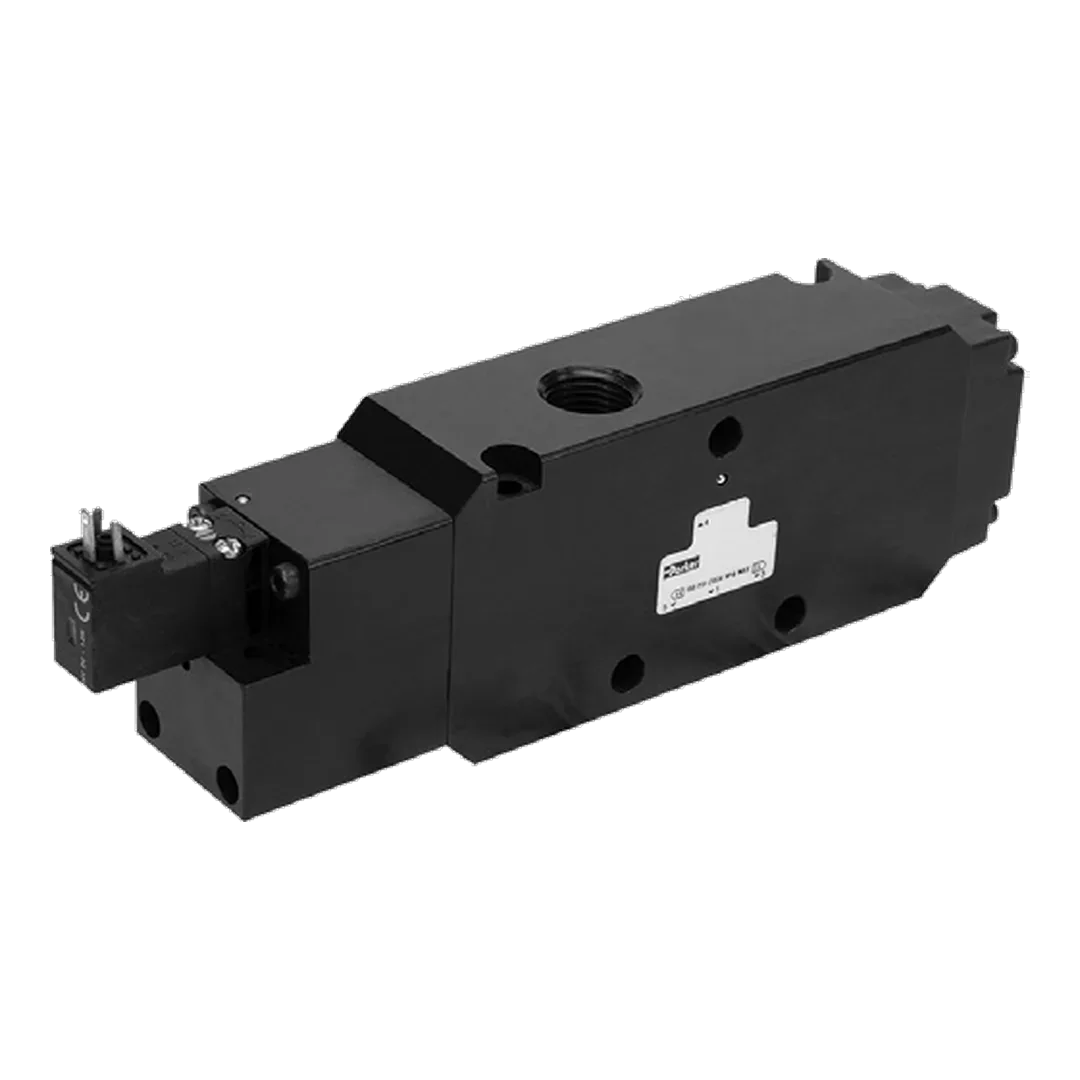

Válvulas Série B7 & B8

As válvulas B7 e B8 Parker são válvulas inline de desempenho excepcional para uso industrial, com faixa de alta vazão de até 7,0 Cv. Estão disponíveis em modelos de piloto solenoide e de piloto pneumático remoto, nas funções 4 vias de 2 e 3 posições e 3 vias.

A série usa o sistema WCS (Wear Compensating Seal), de compensação de desgaste das vedações, que garante longa vida útil e resposta rápida. O corpo é de alumínio anodizado, com tampas de náilon reforçado com 33% de fibra de vidro, vedações em nitrílica e carretel de alumínio.

Com conexões de 1/2" (B7, Cv 5,9) e 3/4" (B8, Cv 7,0), as válvulas operam do vácuo a 145 psig (10 bar), de 5 °F a 120 °F (-15 a 49 °C). Os solenoides de 1,2 W (15 mm) ou de 2,5 a 7,3 W (conduíte, grommet, 22 e 30 mm) estão disponíveis em 24 Vcc e 120 Vca, com conectores DIN fêmea.

Podem ser montadas inline ou em barra manifold IEM de alumínio, com proteção IP65, marcação CE e aprovação cCSAus.

Principais pontos de destaque:

Conexões de 1/2" (B7, Cv 5,9) e 3/4" (B8, Cv 7,0)
Piloto solenoide ou pneumático remoto
Sistema WCS de compensação de desgaste
Do vácuo a 145 psig (10 bar)
Solenoides de 1,2 a 7,3 W, 24 Vcc e 120 Vca
Montagem inline ou em barra manifold IEM; IP65

Solicitar Cotação Baixar Catálogo

Dados do catálogo técnico Parker

Detalhes técnicos

As Séries B7 e B8 são válvulas inline de alta vazão para uso industrial, com corpo em alumínio anodizado e sistema WCS (Wear Compensating Seal) de compensação de desgaste, que garante longa vida e resposta rápida. Estão disponíveis com piloto solenoide ou piloto pneumático remoto, nas funções 4/2, 4/3 e 3/2.

Conexões

1/2" (B7) e 3/4" (B8)

Montagem inline ou em barra manifold IEM de alumínio

Vazão

Cv 5,9 e 7,0

Medição pela norma ANSI/NFPA T3.21.3-1990

Pressão de trabalho

vácuo a 10 bar

Até 145 psig; mínima de 35 psi (241 kPa) com piloto interno

Temperatura

-15 a +49 °C

5 °F a 120 °F

Modelo	Porta / Cv	4/2 solenoide simples	4/2 duplo solenoide	3/2 NF solenoide simples
B7 inline	1/2" / 5,9	B713BB549A	B723BB549A	B7V3BB549A
B8 inline	3/4" / 7,0	B814BB549A	B824BB549A	B8V4BB549A

Dados do catálogo Parker 0600P-13 (Inline Valve Products – B7 & B8 Series). Códigos da tabela em 24 Vcc; as versões em 120 Vca terminam em 553A. Centros 3/3 (APB, CE, PC) exigem 45 psi (310 kPa) de pilotagem mínima; as versões de duplo piloto remoto operam desde vácuo.

Corpo em alumínio anodizado, tampas em náilon com 33% de fibra de vidro, vedações em nitrílica e carretel de alumínio. Solenoides de 1,2 W (15 mm) ou de 2,5 a 7,3 W (conduíte, grommet, 22 e 30 mm, DIN 43650), em 24 Vcc e 120 Vca. IP65, CE e cCSAus.
