Válvulas Midget e Intermediate de Acionamento Manual e Mecânico
Válvulas Série B43/53

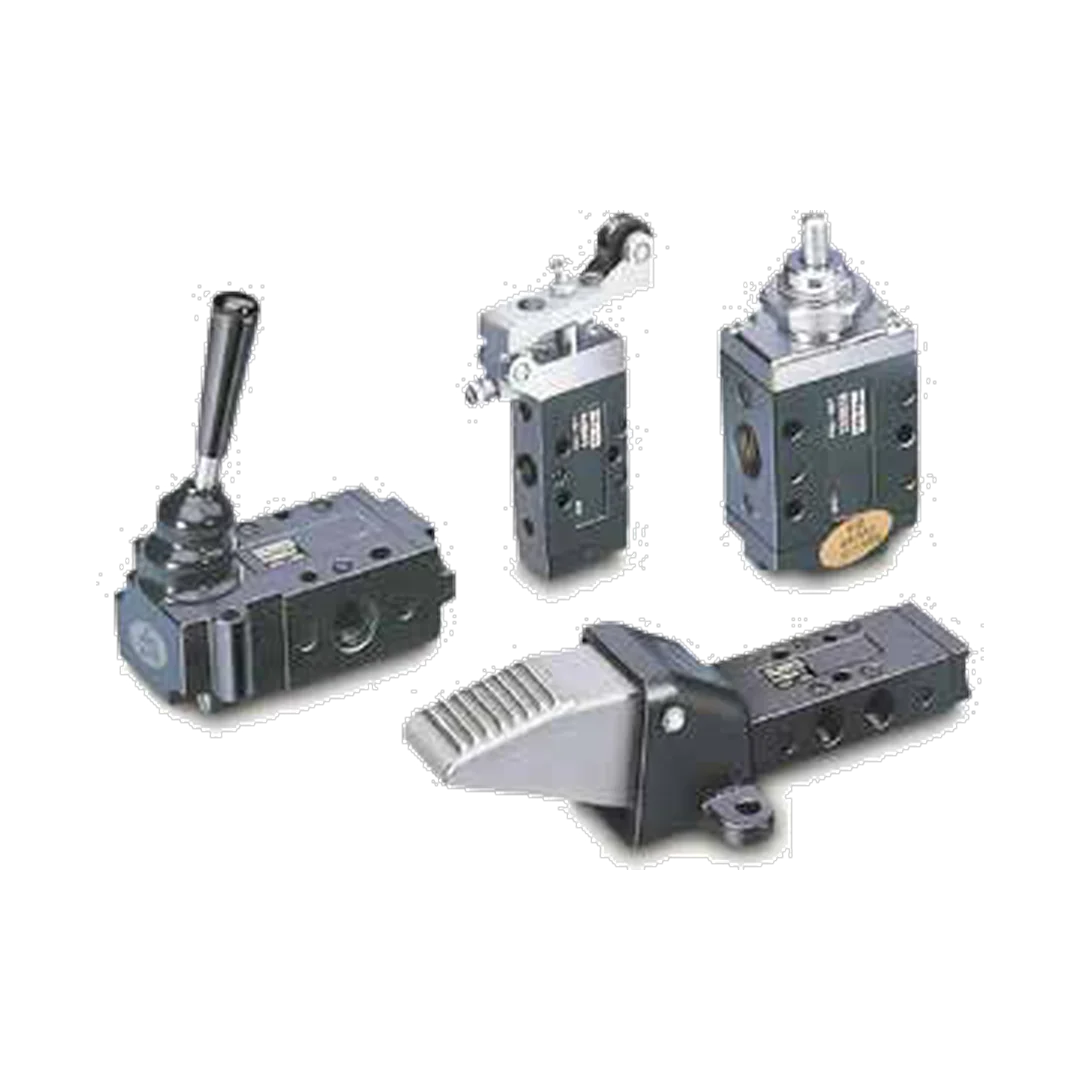

As Séries B43 (Midget, G1/8) e B53 (Intermediate, G1/4) Parker reúnem válvulas de carretel de corpo em alumínio para acionamento manual ou mecânico, com carretel de aço inox e vedações em Viton. O projeto compacto as torna uma escolha popular para acionamento manual ou mecânico.
A construção modular permite montar diferentes operadores nos conjuntos de atuação e retorno. Os carretéis têm forças balanceadas, de modo que as válvulas 3/2 podem ser ligadas como normalmente fechadas ou normalmente abertas apenas mudando a alimentação da via 1 para a via 3.
Estão disponíveis versões 3/2, 5/2, 3/3 e 5/3, com atuadores de pino, rolete, rolete unidirecional, botão, alavanca com trava, alavanca, pedal simples e pedal basculante, e retorno por mola, ar ou alavanca. Os furos de fixação são integrados.
Operam do vácuo a 10 bar e de -10 a +80 °C, em qualquer plano de montagem. A B43 tem Cv de 0,24 (Qn de 5,5 l/s) e a B53, Cv de 1,02 (Qn de 17,5 l/s).
Principais pontos de destaque:
- B43 em G1/8 (Cv 0,24) e B53 em G1/4 (Cv 1,02)
- Funções 3/2, 5/2, 3/3 e 5/3
- Pino, rolete, botão, alavanca e pedal
- Carretel em aço inox e vedações em Viton
- Do vácuo a 10 bar; -10 a +80 °C
- 3/2 ligadas como NF ou NA pela via de alimentação
Dados do catálogo técnico Parker
Detalhes técnicos
As Séries B43 (Midget, G1/8) e B53 (Intermediate, G1/4) reúnem válvulas de carretel de corpo em alumínio para acionamento manual ou mecânico, com carretel de aço inox e vedações em Viton. A construção modular permite montar diferentes operadores nos conjuntos de atuação e retorno, e o carretel balanceado deixa as 3/2 ligarem como NF ou NA apenas trocando a via de alimentação.
Funções
3/2, 5/2, 3/3, 5/3
3/3 e 5/3 nas versões B53 de alavanca e pedal
Conexões
G1/8 e G1/4
B43: G1/8; B53: G1/4; montagem em qualquer plano
Pressão de trabalho
vácuo a 10 bar
Corpo de carretel, ligação direta no corpo
Temperatura
-10 a +80 °C
Vedações em Viton
| Linha | Conexão | Cv | c (Nl/s·bar) | Qn (l/s) | Qmax (l/s) |
|---|---|---|---|---|---|
| B43 (Midget) | G1/8 | 0,24 | 1,13 | 5,5 | 9,0 |
| B53 (Intermediate) | G1/4 | 1,02 | 3,69 | 17,5 | 29 |
Comparativo técnico
Dados do catálogo Parker PDE2600PNUK (Midget & Intermediate Valves B43/53 Series), p. 388 a 391. Vazão conforme ISO 6358. Acionamentos: pino, rolete, rolete unidirecional, botão, alavanca com trava, alavanca, pedal simples e pedal basculante; retorno por mola, ar ou alavanca.
Corpo em alumínio, carretel em aço inox, espaçadores e tampas em zinco fundido, vedações em Viton. Ar seco e filtrado conforme ISO 8573-1 classe 3.4.3; furos de fixação integrados. Exemplos de códigos: B43003CS (3/2 pino, mola) e B53004LS (5/2 alavanca, mola).
