Sopro Pulsado para Reduzir o Consumo de Ar em até 50%
Air Saver – Unidade de Economia de Ar Comprimido
A Unidade Air Saver Parker é uma solução simples para as ações de proteção ambiental: contribui para a economia de energia e a redução de CO2. O sopro de ar responde por quase 50% de todo o ar comprimido usado nas fábricas, e, com a tecnologia de válvula de comutação, a unidade pode reduzir o consumo de ar em até 50%.
A unidade é uma válvula que converte o sopro contínuo em sopro pulsado, sem precisar de nenhum outro comando externo. O ar é soprado em uma série de pulsos de ligado e desligado; no intervalo desligado não há consumo de ar. Os benefícios são grande redução no consumo de ar, economia de energia no compressor, redução das emissões de CO2 e maior eficiência.
A linha tem a ASV200 (M5, 5,3 scfm), ASV2000 (3/8", 70,6 scfm), ASV5000 (1/2", 176,6 scfm), ASV13000 (1", 459,1 scfm) e ASV15000 (1-1/4", 529,7 scfm), que não usam energia elétrica, e as ASC500 (normalmente fechada) e ASO500 (normalmente aberta), de 1/8", com solenoide de 24 Vcc e 1,2 W e frequência de pulso ajustável de 2 a 22 Hz.
A instalação é simples: com válvulas manuais, basta instalar uma ASV; com válvula solenoide, troque-a pela ASC500 ou ASO500, sem alterar o programa do CLP. Para o efeito do sopro pulsado, instale a unidade a no máximo 3 m do bocal, de preferência a menos de 1 m.
Principais pontos de destaque:
- Reduz o consumo de ar de sopro em até 50%
- Converte sopro contínuo em pulsado sem comando externo
- ASV200 a ASV15000, de 5,3 a 529,7 scfm, sem energia elétrica
- ASC500 e ASO500 com solenoide de 24 Vcc
- Instalação simples, sem alterar o CLP
- Menos energia no compressor e menos CO2
Dados do catálogo técnico Parker
Detalhes técnicos
A Unidade Air Saver converte o sopro contínuo de ar comprimido em sopro pulsado, sem qualquer comando externo, alternando pulsos de ligado e desligado. Como a soprada de ar responde por quase 50% de todo o ar comprimido usado nas fábricas, a redução do consumo pode chegar a 50%, com economia de energia do compressor e menos emissão de CO2.
Economia
até 50%
De ar comprimido em aplicações de sopro
Modelos
ASV e ASC/ASO
Sem energia elétrica (ASV) ou 24 Vcc (ASC/ASO)
Vazão a 72,5 psi
5,3 a 529,7 scfm
Da ASV200 (M5) à ASV15000 (1-1/4")
Temperatura
23 a 122 °F
Ar seco, filtrado a 40 µm
| Modelo | Vazão a 72,5 psi (scfm) | Conexão | Frequência de pulso | Acionamento |
|---|---|---|---|---|
| ASV200 | 5,3 | M5 | até 5 Hz | Sem energia elétrica |
| ASV2000 | 70,6 | 3/8" | até 5 Hz | Sem energia elétrica |
| ASV5000 | 176,6 | 1/2" | até 5 Hz | Sem energia elétrica |
| ASV13000 | 459,1 | 1" | até 1 Hz | Sem energia elétrica |
| ASV15000 | 529,7 | 1-1/4" | até 1 Hz | Sem energia elétrica |

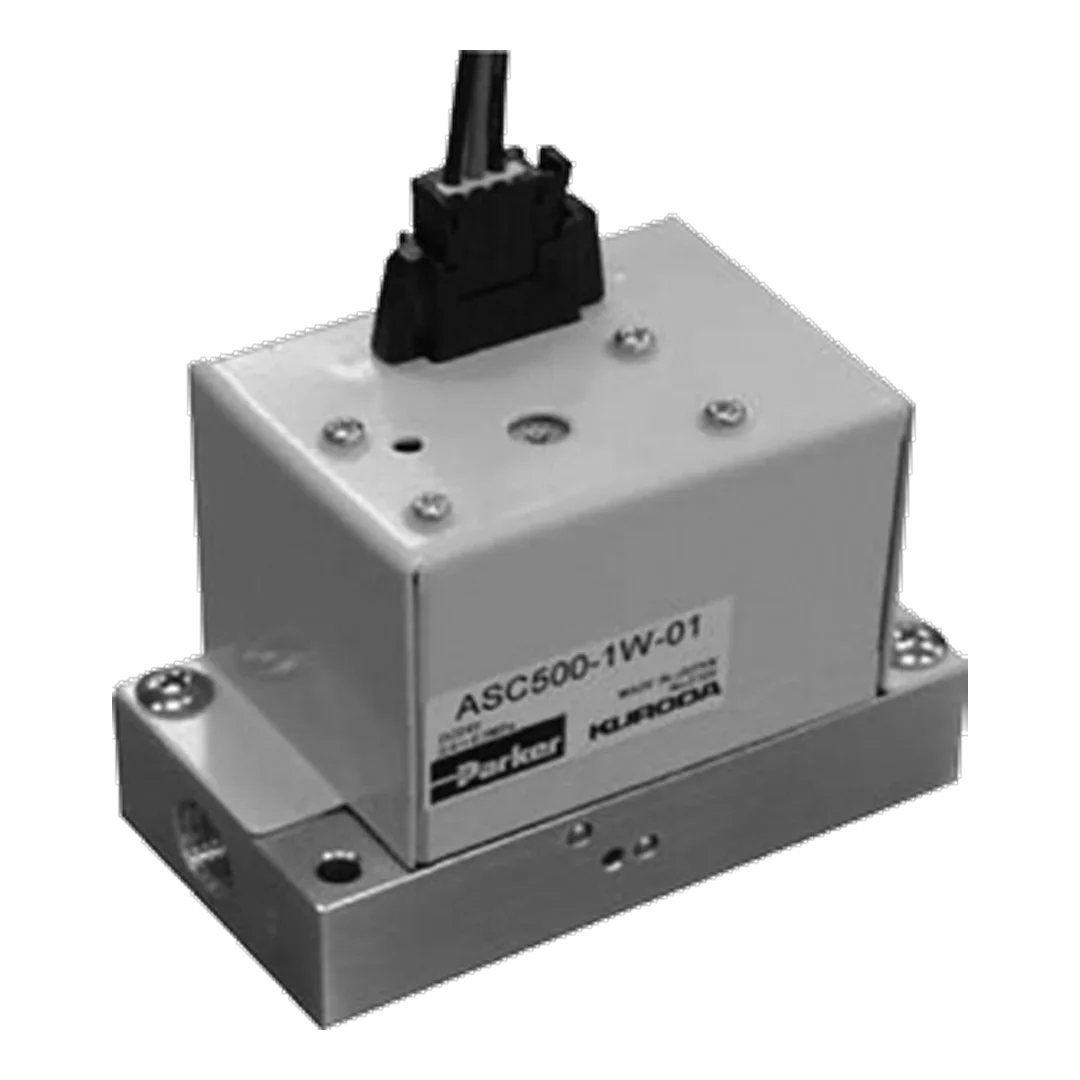

| ASC500 (NF) | 15,9 | 1/8" | 2 a 22 Hz | 24 Vcc, 1,2 W |
| ASO500 (NA) | 15,9 | 1/8" | 2 a 22 Hz | 24 Vcc, 1,2 W |
Comparativo técnico
Dados do catálogo Parker 0600P-13 (Air Saver Unit). Para obter o efeito do sopro pulsado, instale a unidade a no máximo 3 m do bocal de sopro; o ideal é até 1 m. Conexões NPT (BSPP).
Nos controles manuais (válvulas de esfera), instale as ASV, que não usam energia elétrica; onde já existe válvula solenoide, troque-a pela ASC500 ou ASO500 sem alterar o programa do CLP. A ASV200 tem versão WP para aplicações de pintura.
